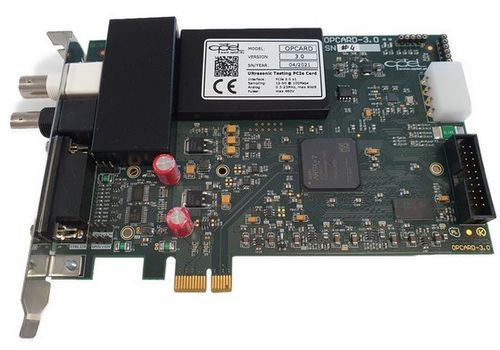

超音波欠陥検出器 opCard 3.0

映像用飛行時間型3D映像用

OPCARD 3.0 - 超音波収集カードOPCARD 3.0超音波収集カードは、超音波非破壊検査装置のISO / PN-EN 12668シリーズの要件に準拠した超音波検査システムのコアコンポーネントとして動作するように設計されています。 このデバイスは、適切なプローブ、校正ブロック、ソフトウェアと統合することにより、システムレベルでのコンプライアンスを可能にします。 適用規格

• PN-EN ISO 12668-1
• 非破壊検査 - 超音波検査装置の特性評価および検証 - 第1部：
• PN-EN ISO 12668-2
• 非破壊検査 - 超音波探傷装置の特性評価と検証 - 第2部：プローブ
• PN-EN ISO 12668-3
• 非破壊検査 - 超音波探傷装置の特性評価と検証 - 第3部：複合装置

コンプライアンス・ステートメントOPCARD 3.0は、ISO / PN-EN 12668-1に規定された超音波機器の機能および性能要件を満たしています：

• 安定した反復可能なパルサー出力パラメーター
• 低ノイズ受信特性
• プログラム可能なゲインおよび直線性
• 広く設定可能なアナログ帯域幅
• 正確で反復可能なA/D変換
• 信頼性の高いタイミング、

ISO/PN-EN12668-2に準拠した認定超音波プローブと組み合わせて使用する場合、OPCARD 3.0を組み込んだ完全な超音波システムは、ISO/PN-EN12668-2に準拠して検証することができます。0はISO / PN-EN 12668-3に従って検証されます。 コンプライアンスを支える関連技術パラメーター

• 最大460 Vの高電圧パルサーを内蔵、標準化されたプローブ励振に最適
• 超低ノイズ受信フロントエンド（< 1 nV/√Hz）
• 微細な分解能でプログラム可能なゲイン範囲（0.5dBステップ）
• 設定可能なアナログ・フィルタリング（ハイパスおよびローパス）
• 広い動作帯域幅：0. 検証および校正 OPCARD 3.0に基づくシステムの検証は、ISO / PN-EN 12668で定義されている標準校正手順および基準ブロックを使用して実行できます：
  • 感度とゲイン直線性のチェック
  • 時間ベース精度の検証
  • ノイズ・レベルとダイナミック・レンジの評価
  • 帯域幅と周波数応答の特性評価
  校正と検証の結果は、プローブ、ケーブル配線、ソフトウェア環境を含む完全なシステム構成に依存します。 注意OPCARD 3.0は、カスタマイズされた超音波システムへの統合を目的としたモジュール式の超音波収集プラットフォームです。ISO / PN-EN 12668要件への最終的な適合は、完全な超音波検査システムに適用され、単体のコンポーネントとしての捕捉カードには適用されません。
