プリント基板アセンブリ

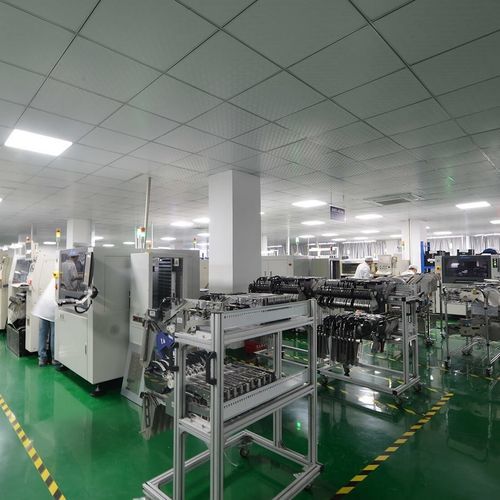

エンジニアが新しいプリント回路基板を設計したり、小さな変更を加えたりする場合、通常は基板をテストします。プロトタイプPCBアセンブリは最も有利です。 PCBアセンブリ製造のために、基板に大きなミスがないことを確認するにはどうすればよいですか？ PCBアセンブリを試作し、基板を検証/テストする必要があります。 PCBasicはプリント基板のデータを分析します。 プリント基板のレイアウトを最適化し、バッチ生産の総コストを節約します。 PCBアセンブリのプロトタイピングでPCBasicから何が得られますか？ 1) 最初のプロトタイプの注文のための自由なアセンブリ料金 2) MOQ要求なし、数量は自由に選択できる。 3) PCBasicは少量から大量までの注文を管理します。 プロトタイプ PCB アセンブリのための 3 つの SMT ライン（1~10pcs）、12 時間の速い転換の PCB アセンブリ 少量生産(11~100pcs)用SMTライン1本、24時間の短納期PCBアセンブリ 中量バッチ生産のための 4 SMT ライン（> 100pcs）、1~3 日の速い転換 PCB アセンブリ PCBアセンブリ= PCB +コンポーネント+アセンブリ PCB SMT のアセンブリ プロセスは次としてステップ バイ ステップあります。 ステンシル製作 入って来る点検 部品ベーキング 部品供給 オートローディング ソルダーペースト印刷 SPI ピック＆プレース リフロー前検査 リフローはんだ付け AOI SMT QA DIP（スルーホールPCBアセンブリ） ウェーブはんだ付け 手はんだ付け 外観検査 100%テストPCBアセンブリ検査 機能テスト（顧客の要求として） 梱包と出荷
