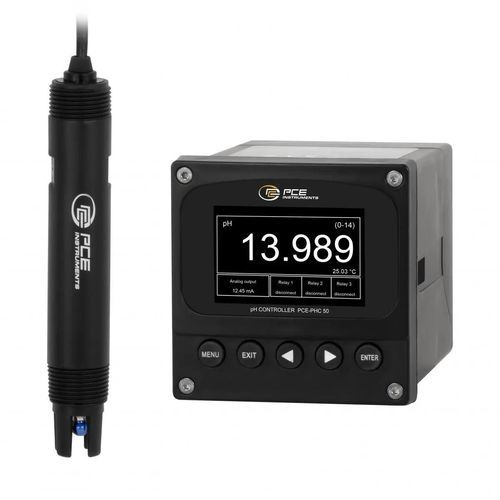

水用pH計 PCE-PHC 50

プロセス自動温度補償型デジタル

説明
pHテスター / pH計は、液体中のpHを継続的に監視・制御するための産業用計測システムです。堅牢な設計と温度補償機能を備え、過酷な環境下でも精度の高い安定した測定値を提供します。測定は高品質なガラス電極と参照電極の組み合わせで行います。測定範囲 pH 0〜14、分解能 0.001 pH、精度 ±0.1 pH。3インチTFTカラーディスプレイを搭載し、測定値、ステータス表示、設定を見やすく表示します。操作はメニュー式キー操作。動作モード：計測、校正、データ保存。校正は1点または2点方式。リアルタイム温度補償により温度変動時でも正確な値を得られます。産業用制御システムへの組み込み用に、2系統の4 ... 20 mAアナログ出力、3系統のリレー出力（SPDT、250 V AC/30 V DC、最大5 A）、およびModbus-RTU対応のRS485インターフェースを備えています。測定および校正データは保存可能で、ディスプレイから呼び出せます。筐体保護等級 IP55、センサ保護等級 IP68。典型的な用途：下水処理の水質監視、産業プロセス制御、飲料水監視、表流水・地下水の測定など。

特長

• 温度センサ内蔵のpHコントローラ
• 3インチ TFT カラーディスプレイ 800 x 480 ピクセル
• 2 x 4 ... 20 mA アナログ出力
• 3 系統のリレー出力（SPDT、最大5 A）
• RS485 インターフェース（Modbus RTU）
• 自動温度補償機能
• 測定・校正データの保存機能
• 保護等級 IP68（センサ）、IP55（コントローラ）
• 設定可能なアラーム

仕様
pH - 測定範囲: 0 ... 14 pH
pH - 分解能: 0,001 pH
pH - 精度: ±0,1 pH
電極 - 測定範囲: 0 ... 14 pH
電極 - 温度範囲: 0 ... 60 °C
用途: 水性の非腐食性媒体
シャフト材質: ポリプロピレン
ダイアフラム材質: ガラス
シャフト長: 20 mm
シャフト直径: 27 mm
最小浸漬深さ: 20 mm
ケーブル長: 9.5 m
接続: 電気的には端子台、機械的には3/4インチNPTねじ
寸法（センサ）: 長さ160 mm、直径27 mm
温度センサ - 測定範囲: 0 ... 60 °C
温度センサ - 分解能: 0,01 °C
温度センサ - 精度: ±1 °C
一般的な技術データ - 出力: SPDTリレー 250 VAC / 30 VDC / 最大5 A、4 ... 20 mA
出力（追加情報）: 3 x SPDTリレー、2 x アナログ出力 4 ... 20 mA（最大負荷 500 Ω）
表示タイプ: TFT カラーディスプレイ
表示サイズ: 3インチ
表示解像度: 800x480
メモリ容量: 229248 値
記録間隔（最小）: 1 分
記録間隔（最大）: 60 分
インターフェース: RS485
応答時間: 10 s
アラームモード: 下回り、上回り
パネル加工寸法: 92 x 92 mm
校正: サイクル: 約 3 ヶ月（媒体により異なる）
ドリフト: pH値: 小於 ±0,1
メニュー言語: 英語 (GB), 英語 (US)
保護等級（機器）: IP55
電源: 85 ... 265 V AC
プラグタイプ: ユーロプラグ
動作条件: -10 ... 60 °C、10 ... 90 % 相対湿度
保管条件: -20 ... 70 °C、10 ... 90 % 相対湿度
寸法（機器 L x W x D）: 98 x 98 x 120 mm
重量: 445 g

付属品

• 1 x pHテスター / pHメーター PCE-PHC 50
• 1 x 温度補償付き pHセンサー
• 1 x 取付キット
• 1 x 取扱説明書

特性 / 技術仕様

• モデル: PCE-PHC 50
• pH 測定範囲: 0–14 pH
• pH 分解能: 0,001 pH
• pH 精度: ±0,1 pH
• センサー温度範囲: 0–60 °C
• 温度分解能: 0,01 °C
• 温度精度: ±1 °C
• アナログ出力: 2 x 4–20 mA
• リレー出力: 3 x SPDT（最大5 A）
• インターフェース: RS485（Modbus RTU）
• ディスプレイ: 3" TFT、800 x 480 px
• メモリ容量: 229248 値
• 保護等級: コントローラ IP55、センサー IP68
• 電源: 85–265 V AC
• 機器寸法: 98 x 98 x 120 mm
• 重量: 445 g
