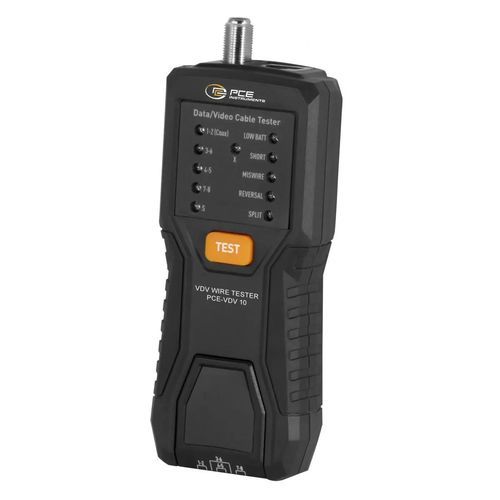

ネットワーク試験機 PCE-VDV 10

ネットワークLANネットワークイーサネット ネットワーク

概要
PCE-VDV 10は、ネットワークおよび同軸ケーブルの故障診断用に設計された携帯型テスタです。メインユニットとリモートユニットの2分割システムで、配線済みのケーブルの検査が可能です。Cat 3〜Cat 7Aのシールド／非シールドツイストペアケーブルおよびテレビ、アンテナ、監視システムで使用される同軸ケーブルに対応します。

機能と用途
個々の導体（ピン1…8）の導通チェック、正しいペア割り当てを確認する配線検査、短絡、配線ミス、ピンの入れ替え（リバーサル）、スプリットペア誤差の検出を行います。シールドケーブルのシールド検査も可能です。検査範囲は最大305 m、スプリットペア検出の最小ケーブル長は約0.5 mです。テスト信号はメインユニットとリモートユニット間で伝送されます。結果はLED表示で示され、点灯は正しい配線、点滅は異常を示します。ステータスLEDは故障種別（短絡、配線ミス、入れ替え、スプリットペア）を識別します。ネットワーク設置、建物配線、IT/通信設備の電気工事士・ネットワーク技術者・保守技術者向けに適しています。

特長

• シールド／非シールドケーブル対応（Cat 3〜Cat 7A、同軸）
• 状態・故障診断用LEDインジケータ
• 最大ケーブル抵抗：100 Ω DC
• 最大ケーブル長：305 mまで
• 導通テスト
• 配線テスト
• 短絡検出
• ペアテスト
• シールド検査

仕様
一般技術データ：
測定機能：導通、配線、短絡、ペアテスト、シールド検査
コネクタ：RJ45、Fコネクタ
対応ケーブル：同軸、Cat 3、Cat 5、Cat 5e、Cat 6、Cat 6A、Cat 7、Cat 7A
最大入力電圧：60 V DC / 55 V AC
保護等級（機器）：IP20
電源：電池
電池：2 x 1.5 V AAA アルカリマンガン
容量：1270 mAh
動作温度：0 ... 50 °C、相対湿度 10 ... 90 %（結露しないこと）
保存温度：-20 ... 60 °C、相対湿度 10 ... 90 %（結露しないこと）
寸法（L x W x H）：55 x 28 x 140 mm
重量：119 g

付属品

• 1 x ネットワークテスター PCE-VDV 10
• 1 x 同軸アダプタ（黒）
• 1 x 同軸パッチケーブル（黒）
• 2 x データパッチケーブル 15 cm（赤）
• 2 x AAA 1.5 V 電池
• 1 x 取扱説明書

技術仕様

• 機器タイプ：リモートユニット付き携帯型ネットワークテスター
• 対応ケーブルカテゴリ：Cat 3 - Cat 7A および同軸
• 試験方法：導通、配線、ペアテスト、短絡、シールド検査
• コネクタ：RJ45およびFコネクタ
• 最大ケーブル長：305 m；スプリットペア検出の最小長：約0.5 m
• 最大ケーブル抵抗：100 Ω DC
• 表示：状態および故障種別表示用LED（短絡、配線ミス、入れ替え、スプリットペア）
• 電源：2 x AAA 1.5 V 電池（アルカリマンガン）
• 電池容量：1270 mAh
• 保護等級：IP20
• 動作/保存条件：0 ... 50 °C（動作）、-20 ... 60 °C（保存）；相対湿度 10 ... 90 %（結露しないこと）
• 寸法 / 重量：55 x 28 x 140 mm / 119 g
