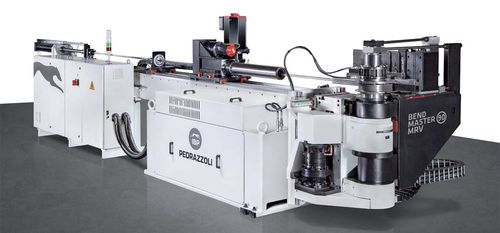

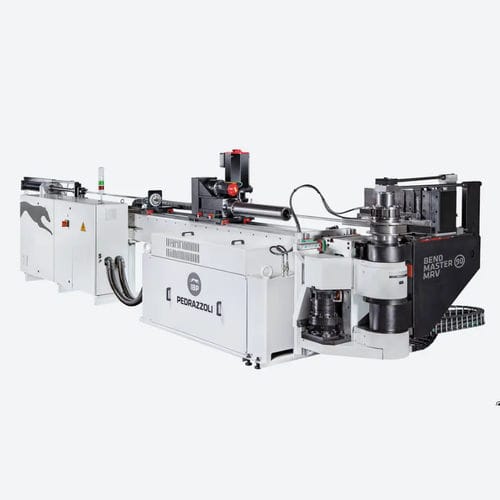

電動・油圧ベンダー機 BEND MASTER 90

電動式管形材

概要
IBP PEDRAZZOLI の電動パイプベンダー BEND MASTER 90 は、社内開発の IMS 制御、10世代 Intel i7 プロセッサー、タッチスクリーンインターフェースを統合しています。ソフトウェアはオプションモジュールや顧客別カスタマイズに対応します。自動荷役システムにより自律稼働が可能で、入出力カードの設定により専用ワークアイランド、供給ユニット、ロボットとの連携が可能です。工具の迅速な交換と直感的な操作により、繰り返し精度が確保され、量産および少量多品種の生産でサイクルタイムを短縮します。

機能

• 6軸の制御・同期：安定した繰り返し精度と長期的な精度維持。
• 固定・可変半径の曲げ：マンドレルおよび圧縮曲げに対応。
• 工具と半径の自動交換により迅速なセットアップが可能。
• キャリッジ上のブースターにより狭い曲げ半径を実現。
• IMS 機械制御：柔軟で直感的、ユーザーフレンドリー。
• 省エネ機能。

利点

• 曲げ能力：最大 Ø90×4 mm（鋼材 R=400 N/mm2）。
• 重負荷運用を想定した設計。
• 速度、精度、耐久性のバランスに優れた性能。
• 複雑な部品製作のために複数のダイ半径を使用可能。
• ダイ戻し装置を標準装備。
• 迅速なツーリングセットアップ：量産・小ロット生産に適合。時計回りまたは反時計回りのマルチ半径版あり。
• IGES ファイルのインポートと部品の可否解析が可能。
• ウェブカメラによるリモート支援；PC 用 IMS プラットフォームあり。

技術仕様

• 型式：BEND MASTER 90
• 最大曲げ能力：Ø90×4 mm（鋼 R=400 N/mm2）
• 最大曲げ半径：400 mm
• 寸法（L×W×H）：8000 × 2350 × 1950 mm
• 作業面高さ：1310 mm
• 重量：7400 kg
• 電気軸精度：±0.1
• キャリッジ速度：1100 mm/s
• アーム回転速度：64°/s
• チューブ回転速度：287°/s
• 最大チューブ長さ（前側ストップ）：4000 mm
• 最大チューブ長さ（後側ストップ）：5400 mm
• 制御：IMS intelligent motion system（専有）
• プロセッサー：10th generation Intel i7
• インターフェース：タッチスクリーン；IGES インポート対応；リモート支援利用可
