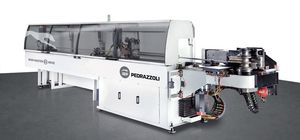

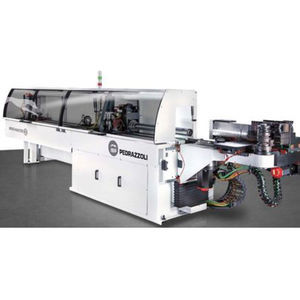

電動式ベンダー機 BEND MASTER 25

管形材横型

製品概要
電動チューブベンダー IBP PEDRAZZOLI BEND MASTER 25 は、独自の IMS 管理制御、第10世代 Intel i7 プロセッサ、タッチスクリーン、オプションやカスタマイズに対応する設定可能なソフトウェアを備えています。自動搬送（ローディング/アンローディング）システムにより高い自律稼働が可能で、設定可能な I/O により作業アイランドやロボットとの連携が可能です。操作は簡単で、工具の迅速交換と自動調整により、量産および小ロット生産での精度と再現性を確保します。

主な特長

• 8 軸制御：時間経過による再現性と安定した精度。
• 時計方向および反時計方向の曲げ、同一サイクル内での可変半径およびマルチラディウス対応。
• 独自の IMS マシン管理制御。
• 量産および小ロット向けの高い生産性と汎用性。
• 省エネ機能。
• プロセス全体の自動化を実現する自動搬送システム（オプション）。
• 自動工具調整および迅速なセットアップ。
• 極小半径曲げに対応する推力変調。
• IGES ファイルのインポートと部品実現性の即時解析。
• 材料のばね戻り補正およびウェブカメラによるリモート支援。
• コンパクトなベンドヘッドと後部カバーによる安全な運用。
• 安全領域内の全軸を管理するハンディなオペレーターパネル。
• PC 上で利用可能な IMS プラットフォームおよび Fanuc 駆動/モータ/NC との互換性。

利点

• 再現性と生産効率に最適化。
• ヘッドの設置面積を縮小し、アクセス性を向上。
• 後部の全面ガードによる完全保護。
• 迅速なツール交換と自動キャリブレーション。
• 極小半径曲げ向けの精密な推力制御。
• 時計方向/反時計方向のマルチラディウス仕様で提供可能。
• IGES インポートと即時の実現性チェック。
• ウェブカメラによるリモートサポートでダウンタイムを短縮。
• 安全で人間工学に基づいた軸制御用オペレーターパネル。
• 搬送自動化オプションにより工程の自律性を向上。

最大曲げ能力
Ø 25 x 2 mm

技術データ
寸法（長さ x 幅 x 高さ）：6075 x 1645 x 1900 mm
作業面高さ：1160 mm
重量：2390 kg
曲げ能力（鋼 R=400 N/mm2）：25 x 2 mm
最大中心線半径（時計方向）：150 mm
最大中心線半径（時計/反時計混合）：68 mm
ベンドヘッド最大垂直ストローク：270 mm
電動軸の精度：±0,05
カート速度：1676 mm/s
アーム回転速度：222°/s
チューブ回転速度：877°/s
前方ストッパでの最大チューブ長：3050 mm
後方ストッパでの最大チューブ長：4467 mm

技術仕様

• モデル：BEND MASTER 25
• 制御システム：IMS management control（独自）
• プロセッサ：Intel i7 第10世代
• ユーザーインターフェース：タッチスクリーン
• 軸数：8 軸制御
• 曲げ方向：時計／反時計、同一サイクル内での可変半径およびマルチラディウス
• 最大曲げ能力（鋼 R=400 N/mm2）：Ø 25 x 2 mm
• 最大中心線半径（時計方向）：150 mm
• 最大中心線半径（時計/反時計）：68 mm
• ベンドヘッド垂直ストローク：270 mm
• 電動軸精度：±0,05
• カート速度：1676 mm/s
• アーム回転速度：222°/s
• チューブ回転速度：877°/s
• 最大チューブ長（前方ストッパ）：3050 mm
• 最大チューブ長（後方ストッパ）：4467 mm
• 重量：2390 kg
• 寸法（長さ x 幅 x 高さ）：6075 x 1645 x 1900 mm
• ファイルインポート：IGES 対応
• 統合：作業アイランド、ロボット、作業ユニットとの連携用に設定可能な I/O
• 自動化：オプションの自動搬送システム（荷役）
• 追加機能：ウェブカメラによるリモート支援；PC 上の IMS プラットフォーム；Fanuc 駆動/モータ/NC 互換性
