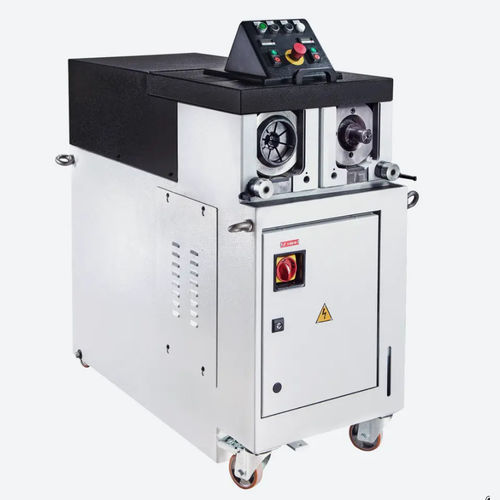

ダブル ヘッド式成形機 FORM BROWN 80

管パイプ端部金属

概要
チューブの端部成形（拡管、絞り、切り欠き、面取り）に対応するコンパクトな産業用成形機。FORM BROWN 80はキャスター付きの可動ベースを備え、自動化された作業セルへの組み込みに対応します。

特長

• 複数の加工モード：拡管、絞り、切り欠き、面取り
• 2つのワークステーションで交互または同時加工が可能
• 工具のクイックチェンジシステムにより素早い切替が可能
• コンパクトな設置面積とキャスター搭載ベースにより移動が容易

利点

• 振動を抑え工具の精密な使用を可能にする堅牢な機械構造により、仕上がり品質と工具寿命が向上
• 市場で一般的に使用される治具と互換性のある寸法の工具を採用
• クイックチェンジ工具は人間工学的なハンドル付き；重量工具向けの油圧補助装置が利用可能
• 油圧ユニットはベース内に収容；上部に配置された油圧シリンダは同時作動が可能
• 連続運転や高温環境向けに標準で空気-油熱交換器を装備
• ロボットやマニピュレータを用いた作業島への統合が容易で、搭載/降載時の自動搬送に対応
• クランプバイスを必要とせず、既に曲げられたチューブの作業が簡素化
• 平均サイクルタイムは生産内容によりおおむね1.5秒

仕様

• 寸法（長さ×幅×高さ）：530 x 1250 x 1268 mm
• 重量：530 kg
• 最大加工可能寸法：80 x 2 mm
• 作動ストローク：0–60 mm
• 作動圧力：100 bar
• 最大作動圧力：140 bar
• シリンダ推力：100 kN
• 油圧ユニット モーター出力：7.5 kW
• 作業軸高さ：950 mm
