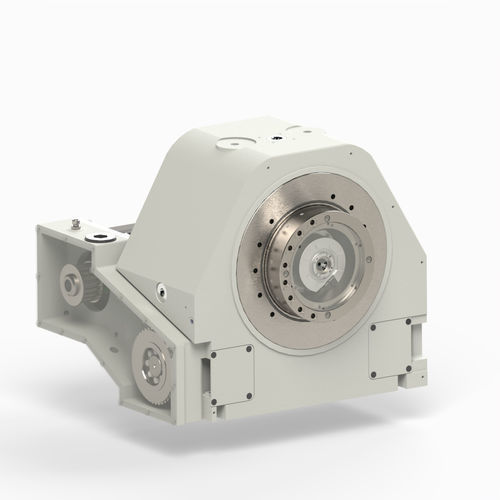

モーター駆動円テーブル AWU Series

横型傾斜工作機械用

AWUシリーズのトラニオンテーブルは、大型ワークや高切削力の加工に優れたソリューションを提供します。 トラニオンテーブルの駆動部には、バックラッシのないウォームギヤを採用しています。アキシャルラジアルベアリングを採用し、安定性を高めています。また、ハウジング後部にサポートベアリングを追加し、剛性を高めています。堅牢な鋳造構造には、最適な減衰のための厚い壁と強力なリブが付属しています。 お客様のご要望に応じて、フェースプレートのフリーセンター径を大きくすることも可能です。お気軽にお問い合わせください！ - 様々な寸法のチャックとジョーボックス付きフェースプレート - カウンターベアリングとトラニオン装置 - ステディレスト - ローラーブロック - 5軸工作機械用ATUテーブルにAWUトラニオンテーブルをセットアップ - 下部構造としてのリニア軸 - マルチスピンドルの組み合わせ Peiseler社では、Ott社が開発した3ピースウォームギアを使用しています。これらの歯車は、ウォームホイールとシャンクウォームと中空ウォームの2ピースウォームで構成されています。組み立ての際には、バックラッシュがないようにギアを調整します。ウォームの寿命が尽きるまでの再調整は、市販の取り付け工具で簡単に行えます。設計上の利点は、コンパクトなギア比、高い機械精度、優れた制御品質です。熱によりデューティーサイクルが制限されます。
