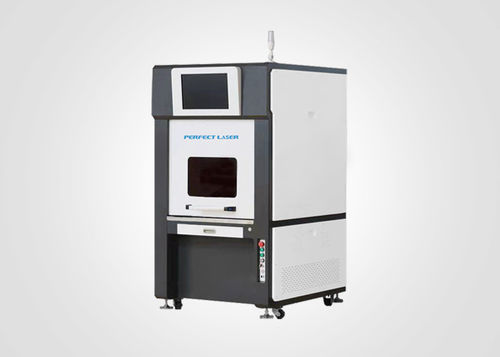

レーザー溶接機 PE-W100 W200

自動大径用プラスチック用

製品概要
小型フラットプラスチック部品向けのスキャニング式プラスチックレーザー溶接機。4軸プラットフォーム、封閉式スキャニングガルバノメータを備え、100Wまたは200Wのレーザー出力を選択可能。ポリマー部品の伝送溶接で高い再現性と精度を提供します。

モデル
PE-W100 W200

製品紹介
本機は準同期型のレーザー伝送溶接方式を採用し、大口径高速度スキャニングガルバノメータと高ビーム品質レーザーで溶接経路にエネルギーを集中させます。材料は溶接線に沿って溶融し、所定の溶接条件が満たされるまでレーザーが連続的にエネルギーを供給します。高精度の溶接貫通測定モジュールをオプションで装着可能です。

主な特徴

• グラフィックデータ駆動のX/Y偏向スキャン、最大スキャン速度最大2000 mm/sで高効率かつ高精度の溶接が可能。
• 溶接中ワークは固定。溶接ライン全体がほぼ同時に塑性化され、溶接深さの制御が可能。
• 溶接貫通のオプション測定により、工程のクローズドループ品質管理が可能。
• 高精度デジタルプログラミングによる走査軌跡制御。標準で200 × 200 mmまで対応（カスタム対応可）。
• 多くの用途で超音波溶接と比較して金型費用を削減可能。

用途
医療機器、電子機器筐体、コネクタ、消費財など、小型フラットプラスチック部品の組立・密封工程における高精度かつ再現性の高い溶接。

技術仕様

• 溶接方式: スキャニング（レーザー伝送溶接）
• レーザーパワー: 100 W / 200 W
• 波長: 915 nm / 976 nm
• 動作モード: モジュレーション、連続
• 作業ストローク: 200 × 200 mm（カスタム可）
• 位置決め精度: X/Y/Z ≤ 0.05 mm; U ≤ 0.1°
• 運動速度: X/Y/Z: 100 mm/s; U: 100 rpm; 最大スキャン速度 2000 mm/s
• 溶接ライン幅: 0.5–3 mm
• 冷却方式: 空冷 / 水冷
• 電源: AC 220 V ±10% 50/60 Hz
• 最大消費電力: < 1500 W
• 動作環境: 温度 10–35 °C; 湿度 ≤ 85%
• 制御: インダストリアルPC + 4軸動作制御、CNC、ティーチングおよびグラフィックファイル対応

商業情報

• 最小発注数量: 1 台
• 価格: 交渉可
• 梱包: 海上輸送/航空輸送対応梱包
• 納期: 3–7 営業日
• 支払条件: L/C、T/T、Western Union、MoneyGram
• 供給能力: 月間 400 セット

認証と原産

• 原産地: China
• ブランド: Perfect Laser
• 認証: CE / ISO / TUV / SGS
