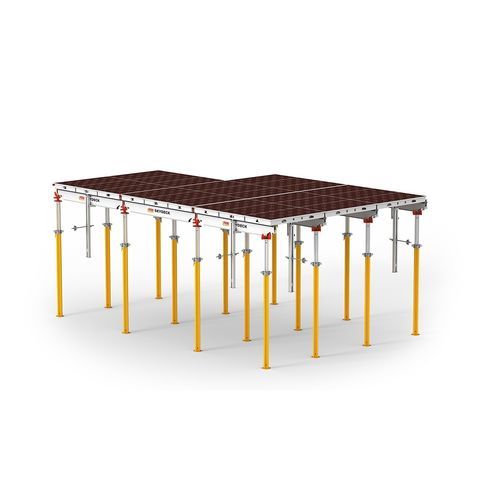

モジュラー型枠 SKYDECK

薄型ボードアルミニウム

概要
非常に短時間での打設が可能な、実績のあるアルミ製パネル式スラブ型枠です。

製品説明
SKYDECKは、住宅建築から厚い床スラブを伴う産業プロジェクトまで幅広く適用できます。軽量なアルミパネル、体系的な組立手順、および豊富なアクセサリにより、現場での作業を迅速かつ安全に行えます。ドロップヘッド（落下頭）システムにより早期脱型が可能で、現場の資材削減とパネルや桁の再展開を加速します。支柱数が少ないため、型枠下での作業スペースが広がり、水平な資材移動が容易になります。

適用例 / プロジェクト

• Frankley WTW — 非常に軽量で扱いやすい部材により作業が容易。
• South Quay Plaza — シンプルで体系的な組立手順と最小限の支柱により迅速な打設。
• Hollis Croft — ドロップヘッドによる早期脱型で現場資材を削減し、次階でのパネル・桁の速やかな転用を実現。
• Park Drive — 粉体塗装の要素、プラスチック部品、アンダーカットされたパネル端により清掃が容易。

マルチメディア
製品の使用状況を示す埋め込み動画あり（動画タイトル: SKYDECK Panelized Slab Formwork）。

技術仕様

• システム種別: パネル式スラブ型枠
• パネル寸法: 150 x 75 cm | 150 x 50 cm | 150 x 37.5 cm | 75 x 75 cm | 75 x 50 cm | 75 x 37.5 cm
• 桁長さ: 375 cm | 225 cm | 150 cm
• エリア/支持: 3.45 m²
• 素材: アルミニウム
• 型枠面材: 9 mm FinPly
• 施工時間: ドロップヘッドにより約1日で早期脱型が可能；ハンマー打撃で型枠を60 mm下降。
• 防食・表面処理: 粉体塗装
• 適合規格: DIN 18202、ライン7（天井厚95 cm基準）
• スラブ厚: 最大109 cmまで対応
• 積載: 許容作業床荷重: 150 kg/m²
