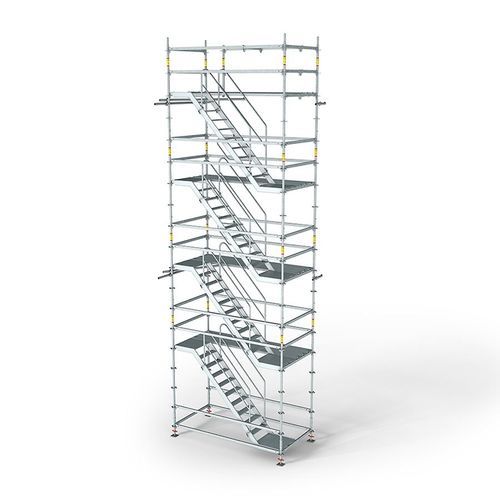

固定型足場櫓 PERI UP Flex 75

外壁モジュール式階段付き

概要
柔軟な出入口ソリューションのための軽量階段タワー：幅75 cmのアルミ製階段ランプをPERI UPモジュラー足場の横桁に取付ける方式。4本支柱のタワー構成で同方向または交互配置の階段ユニットが可能。作業エリアや工事現場への安全なアクセスを提供し、使用荷重は2.00 kN/m²を想定しています。

主な特長

• 25 cmのモジュールグリッドにより、狭小スペースでも正確に調整し区画を完全に閉塞可能。
• 短い横桁と短い蹴上で、建物内部の階段室や狭隘なシャフトへの設置に対応。
• 横桁やアンカーを最小限にした迅速な組立てが可能。標準のPERI UP部材と互換性あり。
• 追加部品を必要としない階段の安全機構を標準装備（持ち上がり防止、滑り止め踏板、横桁固定のGravity Lock等）。

用途／導入事例

• コンソールと短い階段ランプで建物の開口部へのアクセスに容易に適応、階高に依存しない設計。
• 25 cmグリッドによる柔軟な組立てで、最小スペースでもすべての区画を閉塞可能。
• 補修工事、新築、工業現場における一時的または恒久的なアクセスソリューションとして適用。

技術仕様

• 足場種別：階段タワー（stair tower）
• 踏板幅：75 cm
• 平面寸法：1.50 m x 2.50 m ｜ 1.50 m x 3.00 m
• 重量：垂直メーター当たり約85 kg（逆方向、2.50 mバリアント）；約115 kg（同方向、3.00 mバリアント）
• 許容荷重：階段ランプおよび踏板：2.0 kN/m²；全体構造（最大66 mまで）：20 mのラン長に対して2.0 kN/m²
• 組立高さ：規定により最大66 mまで；それ以上は個別検討（特定条件で最大100 mまで構成可能）
• 規格：EN 12810 / DIN EN 12810 & 12811；荷重クラス1–4（0.75–3.00 kN/m²）、場合により最大6（0.75–6.00 kN/m²）
• その他：コンソール（0.5 m / 1.0 m）や階段バー（0.2 m）による高さ調整；反回転・同回転タワーの選択肢；横桁の事前取付け可能；Gravity Lockによる横桁固定；足裏保護の統合；押込式パイプピンを用いた標準支柱の使用
• 互換性：PERI UP足場キット、VARIOKIT
