ナイフ切断機 CTE series

ポリ塩化ビニル用アルミニウム用アルミフレーム用

概要

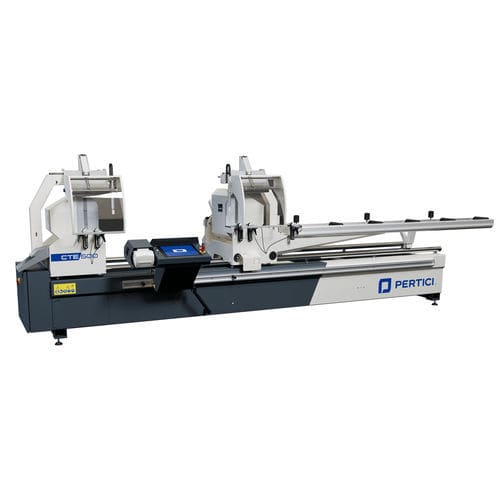

CTE600およびCTE500は、軸制御付きの二頭式切断機で、それぞれØ600mmおよびØ500mmのブレードを備えています。機械は、固定切断ユニットを支持する電気溶接鋼製ベースと、電子制御で位置決めされるX軸に沿ってスライドする移動切断ユニットの3つの主要構造で構成されています。

主な機能

• 軸制御付きの二頭式切断機
• ブレード径：Ø600mm（CTE600）およびØ500mm（CTE500）
• 三つの主要構造：電気溶接鋼製ベース、固定切断ユニット、電子位置決めのX軸上の移動切断ユニット
• RFおよびRMヘッドの回転軸：内側45°から外側20°までの回転範囲
• ブレード駆動：出力速度調整器とクイックリターンを備えたオレオ・ニューマティックシリンダー
• クランプ：ダブルシリンダー式水平クランプおよび垂直クランプによる確実なプロファイル固定
• 安全装置：切断中に作業ユニットを隔離するローカルな空気式降下ガード
• ユーザーインターフェース：Windows 10プラットフォーム上の15"タッチスクリーンモニタによる切断動作のプログラム
• オプション：作業の識別と割当てのための産業用ラベルプリンタ

統合とインターフェース

CTE600およびCTE500は生産サイクルへの統合を想定して設計されています。15"タッチスクリーン（Windows 10）は切断動作のプログラミングを可能にし、操作性を向上させます。

オプション装備

機械は、部品を識別し作業注文に紐付けるための産業用ラベルプリンタを装着できます。

適用素材

• PVC
• アルミニウム

技術仕様

• 軸制御付き二頭式切断機
• ブレード径：Ø600mm（CTE600）およびØ500mm（CTE500）
• 構造：電気溶接鋼製ベース、固定・移動切断ユニット（電子位置決めX軸）
• RF/RM回転軸：内側45°〜外側20°
• ブレード駆動：出力速度調整器とクイックリターン付きオレオ・ニューマティックシリンダー
• クランプシステム：水平ダブルシリンダーおよび垂直クランプ
• 安全：ローカル空気式降下ガード
• 操作：Windows 10上の15"タッチスクリーンによるプログラミング
• オプション：識別・作業紐付け用産業用ラベルプリンタ
