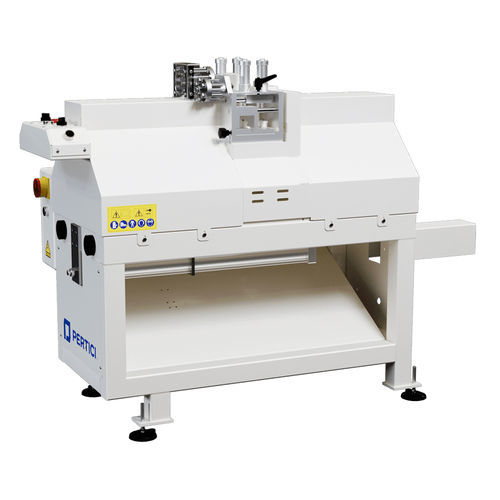

空圧式パワーカッター BS 772

プラスチック用

概要
BS 772 は、窓枠・建具の生産で PVC 製グレージングビードを高精度に切断するための半自動切断機です。

主な特長
切断システムは 45° に配置された 2 組の刃を用い、パーツの切断と内側の面取り（ビードのフック用）を行います。刃キャリッジは空気シリンダーで駆動され、プロファイルは垂直クランプ 2 組で固定されます。ガラス模擬システムとリボルバーストップにより、プロファイルの素早い位置決めが可能です。

動作とクランプ

• 刃の配置：45° に配置された 2 組
• 刃の役割：225 mm 刃（グレージングビード切断）、103 mm 刃（ビード掛け用の内側面取り）
• 刃キャリッジ駆動：空気シリンダー
• プロファイル固定：垂直クランプ 2 組

オプション・装備

• 2 プロファイル用ガラス模擬システム
• プロファイル用リボルバーストップ：12 ポジション
• 垂直クランプ調整用リボルバーストップ：6 ポジション

適合材料

• PVC 製グレージングビード

技術仕様

• 刃サイズ：225 mm、103 mm
• リボルバーストップ：12 ポジション（プロファイル）、6 ポジション（垂直クランプ）
• 駆動方式：空気（エア）
