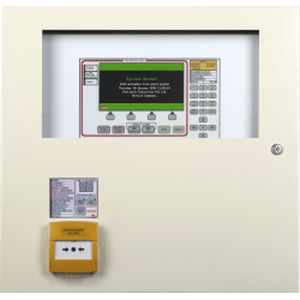

火災アラーム用制御パネル F220®

防水・防塵性能ディスプレイ付き

概要

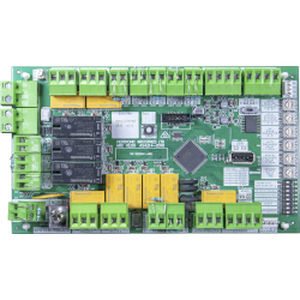

Pertronic F220® 消火薬剤放出システムは、1 系統または複数の消火抑制システムの自動制御を提供します。本システムは、Pertronic F220® アナログアドレス指定型火災パネルと Pertronic の消火薬剤放出コントローラ（ARC2）に基づいています。1 台の F220 パネルに複数の ARC2 を搭載できます。各 ARC2 は 1 系統の抑制システムに対する制御、故障監視およびモニタリングを提供します。
制御盤には各 ARC2 毎に Pertronic Agent Control Station が装備されます。Agent Control Station はキーボードと表示パネルを備え、関連する ARC2 と抑制システムの状態および故障表示を提供します。パネルに搭載された制御ステーションに加え、各 ARC2 は最大 9 台の追加制御ステーションと通信できます。利用可能な制御ステーションは 2 種類で、Agent Control Station（ACS2）と Local Control Station（LCS2）です。ACS2 は放出までのカウントダウンタイマー、状態表示 LED、ローカルブザー消音制御、手動モード／自動モードボタン、および故障表示用の LED 一式を含みます。LCS2 は ACS2 に類似していますが、故障表示 LED は含みません。
任意の ACS2 または LCS2 の手動モードボタンは、自動放出プロセスが開始された後でも、いつでも薬剤放出を防止するために使用できます。各制御ステーションにはリフトフラップ式手動呼出しポイント（MCP）も搭載されており、薬剤放出プロセスを手動で作動させることができます。
F220 消火薬剤放出システムには屋内用および耐候性の音響・表示（AV）表示器が含まれます。AV 表示器は各種メッセージと音響アラーム信号、オプションの高視認性カウントダウンタイマーを備えて提供されます。F220 放出パネルは耐候性を含む各種の筐体サイズとスタイルで提供されます。

主な機能

• Pertronic F220 アナログアドレス指定型火災パネルに基づく火災抑制制御システム
• 1 台の F220 放出制御パネルに複数の Agent Release Controller（ARC2）を搭載可能
• 薬剤放出は自動または手動で実行可能
• 自動放出は任意の制御ステーションから無効化または中止可能

Agent Release Controller の機能（コントローラ毎）

• 自動遅延時間は 5 秒〜90 秒で設定可能
• 手動遅延時間は自動遅延とは独立して 5 秒〜90 秒で設定可能
• 最大 9 台の外部制御ステーション（ACS2 または LCS2）と通信可能
• 制御ステーションとの通信用 RS485 バス
• 薬剤放出出力保持時間の設定：20 秒、30 秒、60 秒、または 5 分
• 低圧故障入力
• 放出確認用圧力スイッチフィードバック（オプション）

発注情報
製品コード — 説明
F220-A10U/5A-ARC — F220、10U キャビネット、2 ループ、5 A PSU、ARC2 搭載、白色ラックプレート付き
F220-A13U/5A-ARC — F220、13U キャビネット、2 ループ、5 A PSU、ARC2 搭載、白色ラックプレート付き
F220-A13U/11A-ARC — F220、13U キャビネット、2 ループ、11 A PSU、ARC 搭載、白色ラックプレート付き
F220-A16U/5A-ARC — F220、16U キャビネット、2 ループ、5 A PSU、ARC 搭載、白色ラックプレート付き
F220-A16U/5A-ARC-EXT — F220、16U キャビネット、2 ループ、5 A PSU、ARC 搭載、扉に ACSDISP+OL 搭載、白色ラックプレート付き
F220-A16U/11A-ARC — F220、16U キャビネット、2 ループ、11 A PSU、ARC 搭載
F220-A16U/11A-ARC-EXT — F220、16U キャビネット、2 ループ、11 A PSU、ARC、扉外側に ACS 搭載
F220-A28U/5A-ARC — F220、28U キャビネット、2 ループ、5 A PSU、ARC 搭載、白色ラックプレート付き
F220-A28U/11A-ARC — F220、28U キャビネット、2 ループ、11 A PSU、ARC 搭載、白色ラックプレート付き
F220-A28US/5A-ARC — F220、28U スリムキャビネット、2 ループ、5 A PSU、ARC2 搭載、白色ラックプレート付き
F220-A28US/11A-ARC — F220、28U スリムキャビネット、2 ループ、11 A PSU、ARC 搭載、白色ラックプレート付き

仕様／技術仕様

• システム基盤：Pertronic F220® アナログアドレス指定型火災パネル
• Agent Release Controller：ARC2（各ユニットは 1 系統の抑制システムに対する制御、故障監視および監視を提供）
• 1 台の F220 パネルで複数の ARC2 をサポート
• 制御ステーション：ACS2（完全な表示とタイマー）および LCS2（故障 LED なし）
• 各制御ステーションに手動呼出しポイント（リフトフラップ式 MCP）を内蔵
• 自動および手動の放出モード；自動放出は任意のステーションから無効化/中止可能
• 設定可能な自動遅延時間：5–90 秒
• 独立して設定可能な手動遅延時間：5–90 秒
• 薬剤放出出力の保持時間オプション：20 秒、30 秒、60 秒、5 分
• 通信：制御ステーションへの RS485 バス；ARC2 当たり最大 9 台の外部制御ステーション
• 故障監視：低圧故障入力；放出を確認する圧力スイッチフィードバック（オプション）
• 音響・表示：屋内用および耐候性 AV 表示器が利用可能；オプションの高視認性カウントダウンタイマー
• パネルは複数のキャビネットサイズおよびスタイルで提供（耐候性および 28U スリムオプションを含む）
