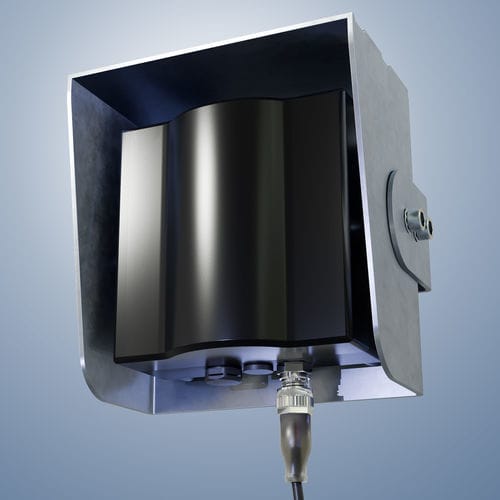

港湾クレーン用衝突防止システム BoomRanger®

レーダー

コンテナ船の橋や上部構造を港湾クレーンとの衝突から効果的に保護します。 - 非常に広いビーム角 - アプリケーションに最適化された範囲 - 移動および静止ターゲット用 BoomRanger®レーダースキャナー（CRAT20-150/11ST）は、FMCWレーダーで、24.000 - 24.250 GHzの周波数範囲で動作します。アンテナの特性は、水平150°（±75°）、垂直11°（±5.5°）です。 BoomRanger®は、迅速に移動する港湾クレーンの衝突防止システムとして特に開発されました。 レーダースキャナーシステムは、最大25 mの距離まで移動および静止オブジェクトを検出します。調整可能な距離は1メートル単位で設定されます。 オブジェクトの検出は、オープンコレクタ出力を介して報告されます。BoomRanger®には、ブレーキや停止機能として使用できる3つの出力があります。それらは、各アプリケーションに必要な値にプログラムできます。3つの出力は、5ピンRSF4標準コネクタに接続されています。 - 非常に大きな検出範囲 - 環境影響に対する耐性 - 広い温度範囲 - 高い保護等級 - 頑丈なハウジング アクセサリープログラムの特別なマウントは、簡単な取り付けに役立ちます。 物理的特性のため、レーダースキャナーデバイスは個人保護や緊急停止機能には使用しないでください。 技術データ 機械設計 - 重量：約650 g - 材料：ハウジングベース：ALg、黒色陽極酸化 - ハウジングカバー：POMプラスチック、黒色 - 保護等級：IP 67 - ハウジング寸法：100 x 100 x 42 mm - 取り付け穴/ハウジング背面：4 X M4ネジ、深さ10 mm、正方形配置：82 x 82 mm 電気設計 - 電源電圧：10 .... 30 VDC - 消費電流：典型的な130 mA、オープンコレクタ出力用の電流を追加 - 出力：50 mAのオープンコレクタ出力3つ - 接続：5ピンコネクタM12x1、RSF4互換 - 送信周波数：24.000 .... 24.250 GHz - 送信出力：< 20 dBm（EIRP）最大 - アンテナ特性：水平150°（±75°）、垂直11°（±5.5°） - 距離検出：1 m .... 閾値（2 - 25 mの1 mステップで調整可能） - 0 - 1 mは評価されません、 - 2 - 4 m最小速度1 cm/sec（0.6 m/min）未満が必要 - 4 - 25 mは静止ターゲットでも機能 - 応答時間：< 50 ms - 出力の保持時間：約1秒 - 電源投入後の準備遅延：約1秒 - 動作温度：-40 .... +85 °C - 保管温度：-40 .... +85 °C アプリケーション例 検出ゾーンと厳しい用途向けの設計により、BoomRanger®レーダースキャナーは、港湾クレーンとの衝突からコンテナ船の橋を保護するのに理想的です。濃霧などの困難な気象条件でも信頼性が高く、この用途ではレーザーセンサーよりも優れています。 - 非常に大きな検出範囲 - 環境影響に対する耐性 - 広い温度範囲 - 高い保護等級 - 頑丈なハウジング
