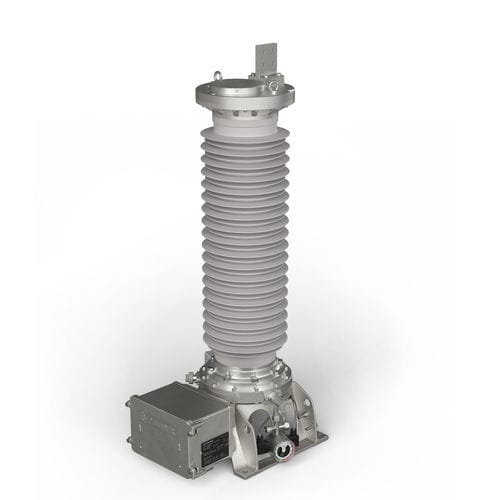

電圧分割器 RGF

製品分配システム用

抵抗容量分圧器RGF型（RC分圧器）は、72.5～550kVの範囲の高圧ネットワークで使用されます。一次電圧を標準化された同等の二次電圧に分割し、メーター、測定装置、保護装置に使用されます。 RC分圧器の能動部は、容量性分圧素子と並列接続された抵抗性分圧素子で構成されています。能動部の長さは絶縁体の全長に沿って伸びているため、直線的な電圧分布が得られます。両素子は互いに校正されており、高電圧側から低電圧側へ正確な過渡電圧信号を供給します。RC分圧器は非常に高い周波数帯域幅を可能にし、直流電圧（DC）さえも測定できます。 300kV以上の電圧レベルでは、分周器の頭部にコロナ・リングを使用することで電界歪みを回避します。 調整および過電圧保護コンポーネントのような二次要素は、等価負担の複製と一緒に端子ボックスに配置されています。端子箱のカバープレートは横方向に開くことができます。測定ケーブルの接続ソケットは端子箱の底面にあります。 二次出力電圧の接続は、シールドされた測定ケーブルによるアナログ接続か、光ファイバーケーブルによるデジタル接続のいずれかを選択できます。RC分圧器は工場で校正され、指定の測定ケーブルと共に納入されます。
