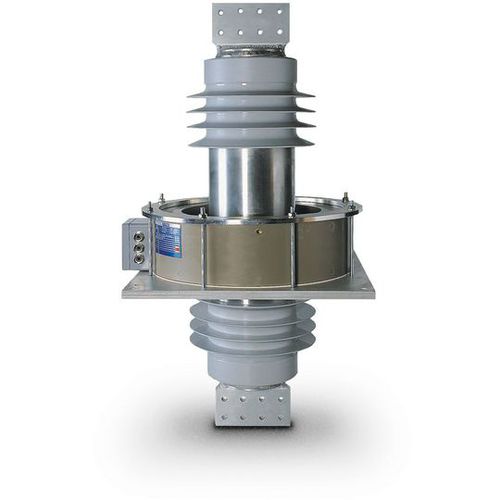

変流器 JLD series

乾式IEC保護用

タイプJLDの棒状変流器は、屋内および屋外の用途に使用されます。 屋内および屋外で使用されます。最大5000Aまでの電流を、メーター、測定装置、保護装置用に標準化された値に変換します。 棒状変流器は通常、壁、床、天井の開口部で使用されます。主に壁ブッシングと変流器部分から構成されています。壁ブッシングは高電圧に対する絶縁を提供し、変流器の一次巻線にも相当します。変流器部分には最大5個のコアを含めることができます。保護等級はオプションでIP 20からIP 65まで対応可能です。JLDタイプの棒状変流器は、屋外/屋外用、屋外/屋内用、屋内/屋内用の設計が可能です。対応する壁ブッシングと変流器部分の絶縁タイプを適切に選択する必要があります。屋外用途には、耐屋外性鋳造樹脂で鋳造された変流器部品付きのシリコン・シールド・ウォール・ブッシュが使用されます。屋内用には、ポリウレタン（PUR）で鋳造された変流器部品が使用される。特殊なコアパディングにより、磁気特性は熱圧縮応力の影響を受けません。これにより、数十年にわたりクラス精度を一定に保つことができます。 特徴 - 最大5個のコアが可能 - 高い短絡電流値が可能 用途 - 壁、床、天井開口部への取り付けに最適 - 保護等級IP 65までの屋内または屋外アプリケーションに最適 - 壁開口部への設置が可能なため、スペースが小さくて済む
