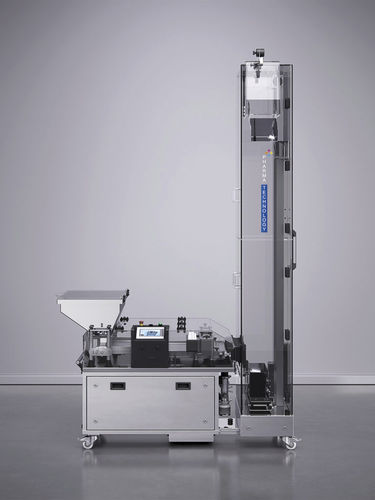

製薬産業用ソーティングマシン iSort

自動プロセスクリーナー用

製品概要
iSort は昇降機 iLift と組み合わせて使用することで、ブリスター充填前に破損錠、ツイン錠、キャップ付錠を選別し、包装ラインの信頼性を向上させ、ダウンタイムを低減します。

主な特長

• 破損錠、ツイン錠、キャップ付錠を選別
• 長丸形状や不定形にも対応
• 自動かつ高精度の選別調整
• 特許取得の自動ノージャムシステムで稼働率向上
• 最大50万錠/時の検査速度（製品に依存）
• 排出口高さ：1855 mm、2355 mm の2種類
• プリセット製品レシピによる高速フォーマットチェンジ
• 工具不要の部品で洗浄・保守が容易
• 中央HMI（OPC UA、CFR 21 Part 11準拠）
• Dust Tightおよび「C」コンテインメント対応あり

信頼性の高い包装のための最適化された選別
ブリスター機の上流に設置し、給餌装置に入る前に過小サイズや破片を自動的に除去します。これにより詰まりを防ぎ、停止時間を短縮してラインの安定運転を実現します。

完全閉鎖設計と柔軟な統合
専用の昇降システムが所定の高さでブリスターのホッパーへ供給し、清浄な生産環境を維持する防塵閉鎖設計です。デダスターと組み合わせて接続された一貫したハンドリングが可能で、スペースが限られたラインにも直接組み込めます。

高速フォーマットチェンジと簡単操作
製品設定はHMIに保存され、再現性と迅速な自動チェンジオーバーを確保します。さまざまな錠剤サイズ・形状に対応するために必要なのは1つのフォーマット部品のみで、工具不要設計により組立・洗浄・保守が簡素化されます。デダスターおよびFlex Connectと組み合わせることで、OEB4までのコンテインメント構成で供給可能です。

仕様／テクニカルデータ

• 投入シュート：50–80 L - TC DIN DN100
• 最小製品サイズ：Ø 4 mm
• 最大製品サイズ：Ø 25 mm
• 製品タイプ：錠剤
• 機能：選別
• 搬送調整：振動強度
• セルフエンプティング：有り
• 騒音レベル：<70 dB(A)
• 電源：110 V〜230 V ±10%
• 周波数：50 Hz / 60 Hz
• 非金属接触部：POM C、PU、ナイロン、シリコーン、PMMA
• 金属接触部：SUS316L、表面処理アルミニウム、SUS430
• 接触部仕上げ：Ra ≤ 0.8 µm
• 動作温度：15–25 °C
• 最大相対湿度：60%
• フレーム部材：SUS304、AL 6082
• フレーム仕上げ：ブラッシュド 320
• フレーム車輪付き：有り
• IQ-OQプロトコル：有り
• 材質証明書：有り
• 梱包：木箱
• 本体重量（正味）：500 kg
• 占有面積：760 mm x 1165 mm
• 投入高さ：1125 mm
• 錠剤 Ø8 x 2 mm [tabs/h]：700,000
• 錠剤 Ø13 x 4 mm [tabs/h]：500,000
• オブロング 19 x 8 x 9 mm [tabs/h]：350,000
• コンテインメントレベル：Dust Tight, Contained
• 適用分野：包装
• 製品レンジ：iRange
• 排出口高さ：1855 mm および 2355 mm
• 中央HMI（OPC UA、CFR 21 Part 11準拠）
