乾式洗浄機 eFlex

自動プロセス堅牢

短い説明

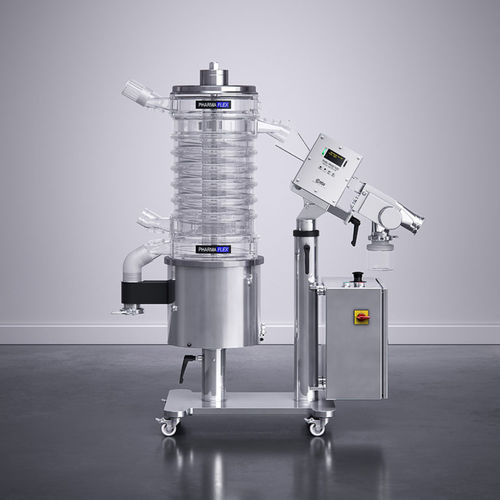

eFlex は、金属検出機能付き eRange デダスターのエントリーモデルです。隔離のないオープン設計で、Tritan コポリエステル製の分割可能な透明スパイラルを採用し、運転中の全面的な視認を可能にします。

主な利点

• 常時の除塵と100%の自動排出
• 統合可能な金属検出器オプション：CEIA、LOCK、または SAFELINE
• 軽量でモジュール式の透明ポリマーセグメントにより迅速な分解が可能
• 設置高さ（エレベーション）: 250 mm、500 mm
• 低騒音動作 <69 dB(A)
• cGMP 指向の設計で取扱い・洗浄が容易

設計と動作
eFlex 系は、Tritan コポリエステルで成形された新世代の分割・モジュール式スパイラルを採用しています。各スパイラルセグメントは個別に取り外し可能で、迅速な分解、洗浄、バリデーションを実現します。完全透明な設計により、処理中の錠剤を360°確認できます。

周方向に拡張された粉塵回収チャネルと中央のエアジェットが組み合わさり、除塵中に過剰な粉末を即時に除去します。錠剤は数秒で出口へ搬送され、優れた除塵効率を確保します。工具不要の簡素化された構造により部品点数が削減され、保守が容易です。

技術仕様

• Product Range: eRange
• 呼称 / 型式: eFlex
• 機能: 除塵; 金属検出
• 製品タイプ: 錠剤
• 適用分野: 製造
• エレベーション高さ: 250 mm、500 mm
• 梱包: 木箱
• 正味重量: 160 kg
• 床面寸法: 480 mm x 755 mm
• 入口高さ: 735 mm
• 使用可能な金属検出器: Lock Insight, Ceia THS/PH21 EE
• 出口シュート: TC ASME BPE 2.5"; TC ISO 1127 DN50
• ヘッド開口: 100 mm x 40 mm (CE); 98 mm x 35 mm (LI)
• ステンレス検出精度: 0.50 mm
• 鉄系検出精度: 0.30 mm
• 非鉄系検出精度: 0.35 mm
• 最小製品サイズ: Ø 4 mm
• 最大製品サイズ: Ø 25 mm
• 搬送調整: 振動強度
• 自動排出: はい
• 要求される排気風量: 調整可能 150 - 200 m3/h - 圧力損失 150 - 500 Pa
• 粉塵排気接続: TC ISO 1127 DN50
• 要求される圧縮空気: 40 - 80 l/min - 最小 4.5 bar
• 圧縮空気接続: Ø 6 mm
• 電源: 110 V ～ 230 V ± 10 %
• 周波数: 50 Hz / 60 Hz
• 騒音レベル: <68 dB (A)
• 動作温度: 15 - 25 °C
• 最大相対湿度: 60%
• コンテインメントレベル: オープン設計
• 非金属接触部品: Tritan MX 711 - POM C - シリコーン
• 金属接触部品: ステンレス鋼 316L
• 接触部品仕上げ: Ra ≤ 0.8 µm
• フレーム部品: ステンレス鋼 304
• フレーム仕上げ: ブラッシュド 320
• フレームにキャスター: はい
• IQ-OQ プロトコル: 利用可能
• 材質証明書: 利用可能
