水冷式サーボモーター U3 series
ブラシレスAC480V

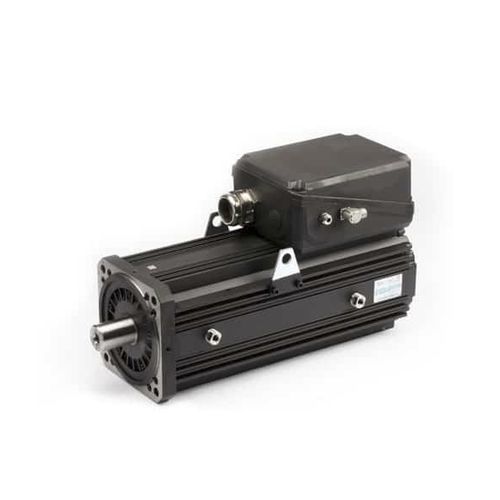

水冷式サーボモーター - U3 series - Phase Motion Control - ブラシレス / AC / 480V
水冷式サーボモーター - U3 series - Phase Motion Control - ブラシレス / AC / 480V
お気に入りに追加する
商品比較に追加する

特徴

タイプ
ブラシレス, AC
電圧
480V, 380V
構造
永久磁石
極数
8極, 12極
冷却
水冷式
その他の特徴
ハイトルク, 低慣性
アンペア数

最大: 588 A

最少: 8.35 A

トルク

最大: 1,540 Nm
(1,135.84571 ft.lb)

最少: 13.1 Nm
(9.662064 ft.lb)

回転速度

1,000 rpm, 2,000 rpm, 3,000 rpm, 5,000 rpm
(6,283.1853 rad.min-1, 12,566.3706 rad.min-1, 18,849.5559 rad.min-1, 31,415.9265 rad.min-1)

詳細

高ダイナミック水冷サーボモーター S1 トルク 13,1 Nm~1540 Nm ULTRACT 3シリーズの高性能サーボモータは、高性能サーボモータに特化したPhase Motion Controlの新工場で生産され、最終世代の希土類磁石をベースとし、特許を取得したPhaseの表面磁石アセンブリ技術を具現化し、モータに最高のトルク密度を与えています。 U3サーボモータは、非常にダイナミックな制御システム用に設計されています。そのため、モーターは最速の動的応答を可能にするために最小限の慣性ローターで設計されています。ブレーキキャビティにフライホイールを追加することで、機械的な連結不良を補うことができます。 モータと負荷の間の貧弱な機械的連結を補うことができます。 標準シャフトは同じ理由で丸く、コニカルハブ(バックラッシュを避けるために推奨)でクランプできるようになっています。キーが必要な場合(そしてそれに伴うサーボ性能の低下が許容される場合)には、オプションとして供給することができます。すべてのシャフトはバランスされているので、単純な回転部品(プーリーやギアなど)のバランスは必要ありません。 すべてのモーターにPM安全ブレーキを装備することができます。ブレーキはすべて希土類永久磁石タイプです。この新しい高出力密度ブレーキは、ブレーキパッドなしで作動します。その結果、ブレーキの誤作動によるモーターキャビティの汚染という問題を回避することができます。 タイプ ブラシレスPM ACサーボモーター、低慣性、高角度剛性。 ローター 高温希土類焼結磁石(接着なし)。 絶縁 モーター:DIN 0530によるクラスF。

---

カタログ

Axn Drive Catague
Axn Drive Catague
24 ページ
AxN Drives
AxN Drives
24 ページ
