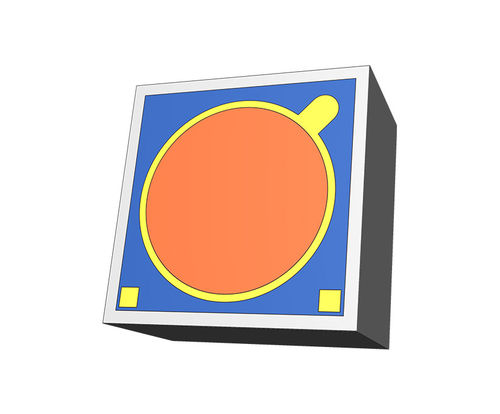

フォトダイオードマイクロチップ XSJ-10-M-500BM

InGaAsInP

上面照射型InGaAs/InPモニターPINフォトダイオードチップは、上面がアノード、背面がカソードの平面構造で、大面積のアクティブエリアを有しています。アクティブエリアはΦ500μmで、1100nmから1700nmの波長領域で高い応答性を示します。各種LDのバックファセットから出力される光パワーのモニタリングに応用できる。 1.アクティブエリアはΦ500μm。 2.高信頼性。 3.高い直線性。 4.低暗電流。 5.低動作バイアス電圧。 6.AnSnはんだプロセスに対応。 7. -40℃～85℃の動作範囲 8.優れた信頼性：すべてのチップはTelcordia -GR-468-COREによって指定された資格要件に合格しています。 9.100%の試験と検査 10.チップ寸法のカスタマイズが可能です。 11.RoHS2.0（2011/65/EU）に準拠しています。 アプリケーション 1.バックファセットレーザーパワーモニター
