電源インダクタ 4 series

高周波SMDDC‐DCコンバーター

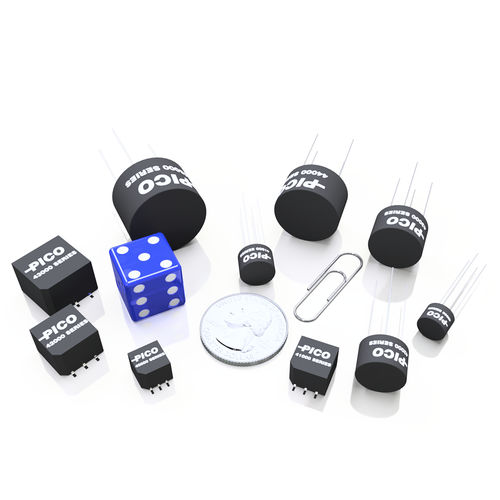

Pico 面実装パワーインダクタは、電源、DC-DC コンバータ、スイッチングレギュレータにおけるノイズ、スパイク、パワーフィルタリング用途に最適なインダクタです。 表面実装 PICOの表面実装ユニットは、電気的、機械的特性を損なうことなく、気相、IR、その他のリフロー手順における極端な温度に耐える材料と方法を利用しています。 最小限のサイズ 低損失を保証する特殊な高周波コア材料 全ユニットで巻線が分割されている 豊富なサイズバリエーション 仕様 Mil-PRF-27グレード5、クラスSに製造されたすべてのユニット（クラスVであるサイズ0を除く）。 インダクタンスは0.1V RMSで測定 -- 10KHz、ゼロDC電流。 公差は+10%〜-5%です。 定格直流電流での温度上昇は30°C以下（サイズ0は50°C以下）。 最大周囲温度は100°C. Moisture Sensitivity Level:MSL3 端子 MIL-STD-202, Method 208に準拠したはんだ付け性を有する。 すべてのインダクタは分割巻で、表に示す定格は直列接続時のものです。並列接続の場合、2倍のDC電流と1/4のDC抵抗で1/4のインダクタンスになる。すなわち、PICO 41400の並列接続は、DC抵抗13.5オームで.024アンペアの1.25ミリアンペアとなる。
