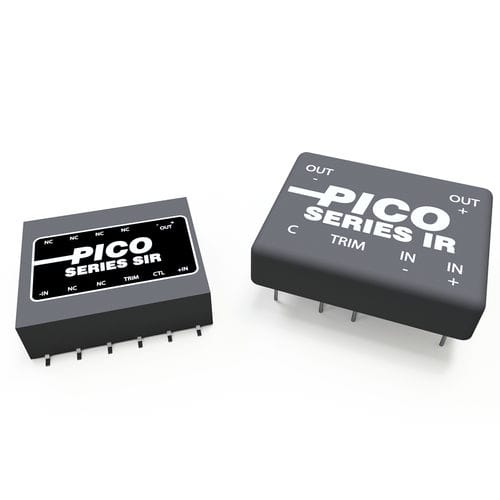

モールドDC/DC 変換器 SIRA24S

入力電圧範囲　3:1制御絶縁

このシリーズの高効率、広入力レンジ、密閉型レギュレータには85種類のモデルがあります。これらのユニットは、シングル出力モデルとデュアル出力モデルの両方で、DC500Vの入力と出力の絶縁を特徴としています。SIRシリーズは、ヒートシンクや電気的ディレーティングなしで、-25℃～+70℃の温度範囲で動作します。これらのユニットは、入力電圧が劇的に変化するアプリケーションに最適ですが、高効率と出力電圧レギュレーションを維持する必要があります。 特長 以下の入力範囲での電圧レギュレーション カプセル化された半導体、最大の信頼性のための保守的な定格。 負荷レギュレーション（異なる負荷での典型的な変動については表を参照） ラインレギュレーション = 標準値 高効率 - 最大82 ヒートシンクや電気的ディレーティングなしで、-25º C～+70º Cの温度範囲で動作。 絶縁 - 500ボルトDCで100メガオーム 外部出力トリミング・ピン標準+5 各ユニットには外部制御ピンが付属しています。この「C」ピンをマイナス（-）入力に接続すると、ユニットがディセーブルになり、リモートシャットダウンが可能になります。 典型的な特性 テスト条件周囲温度25 動作温度： 周囲温度 -25º C～+70º C 出力電圧許容差：標準入力電圧で±1 出力電圧温度係数：0.02%/ºC 保存温度: -55º C to 125º C 短絡保護：一時的 動作周波数: 40Khtz、代表値 オプション 拡張動作温度 (-55º C～+85º C) 安定化ベーク（周囲温度 125º C） 温度サイクル（-55º C～+125º C） 高温フルパワーバーンイン（100%出力、ケース温度125ºC）
