PG9111とPG914
- 積分 50 Ω SMA(f) ステップリカバリーダイオード出力
- < 60 ps の遷移時間
- デュアル2.5~6 V可変振幅出力
- 1 ps ステップで±1 ns のタイミングスキュー
- 200 ns~4 μsのパルス幅
- 1μs~1sの内部クロック周期
- < 3 ps 外部トリガに対するRMSジッタ
- 20 dB 10 GHz SMA(m-f)アッテネータ(ステップ・リカバリー・ダイオード出力に付属
PG912とPG914
- 外部 50 Ω N(m)正負トンネルダイオードパルスヘッド
- 200 mV 固定振幅出力
- 1 psステップで±200 psのタイミングスキュー
- シリーズ間 N(f) - SMA(m) アダプタはトンネルダイオードパルスヘッドに付属しています。
高速遷移パルスは、伝送路、デバイス、ネットワークを一瞬にして広帯域の信号で刺激することができます。このようなパルスは、時間領域反射率測定、半導体テスト、ギガビット相互接続やポートテスト、レーダーなど、高速ブロードバンド測定に必要な多くの測定に非常に有用です。
特に差動高速データは、デジタル、コンピューティング、相互接続、および通信システムにおける測定の課題を支配しています。驚くべきことに、費用対効果の高い高速遷移差動パルス発生器を見つけるのは非常に困難でした。
代表的なアプリケーションには以下のようなものがあります。
- TDR/TDTネットワークおよびマッチ解析
- スペクトルと平坦度の測定
- タイミング、ジッタ、クロストークの決定

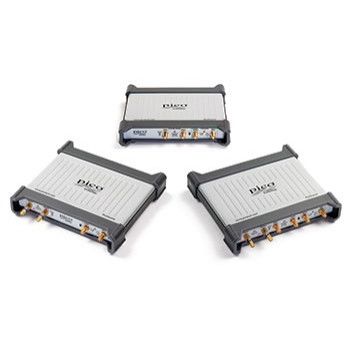

PG900 パルス・ジェネレータは、これらのアプリケーションの多くで、PicoScope 9300 20 GHz サンプリング・オシロスコープをパートナーにすることができます。
---
