パッシブプローブ 910 series

マイクロ波オシロスコープ用費用対効果が高い

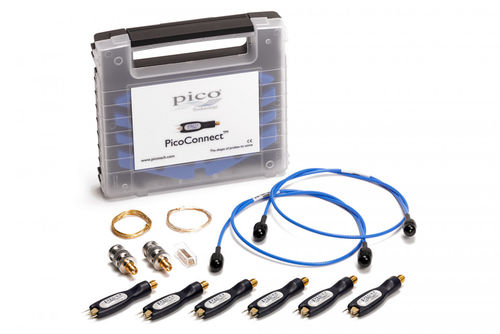

最大 5 GHz (10 Gb/s) のブロードバンド信号を費用対効果の高い方法で指先でブラウズできる高性能 RF、マイクロ波、パルス・プローブのファミリーです。 0.4pF以下のチップ静電容量と220Ω～910Ωの接地推奨負荷を持つPicoConnectプローブは、既存の高価なプローブに比べて侵襲性が低く、数パーセントの精度を実現しています。数パーセントの測定精度を実現するために、40 Ω～100 Ω（80 Ω～200 Ωの差動）の伝送線路とポートのプロービングという典型的なアプリケーションに対応した比補正が施されています。 50Ω入力のあらゆる測定器とのインターフェースに適したPicoConnectプローブは、ブロードバンド・オシロスコープやスペクトラム・アナライザのユーザーが、通常は機能を中断することなく、回路、バックプレーン、インターコネクト、システムを閲覧したり、予算を壊すことなく複数のチャンネルを横断したりすることを可能にします。 このファミリーには、高電圧アナログおよびパルスアプリケーションに適したインピーダンスを持つ、÷5、÷10、÷20のプローブ分周比があります。各比率には、DCまたはAC結合のオプションがあり、後者はDCバイアスに影響を与えたくない場合に重要です。このシリーズは、交換可能なSMA(f)プローブヘッドのセットとして実現されており、適切な50Ωケーブルや、フィルター、ディバイダー、アンプ、さらに減衰などのアクセサリーと組み合わせて使用することができます。
