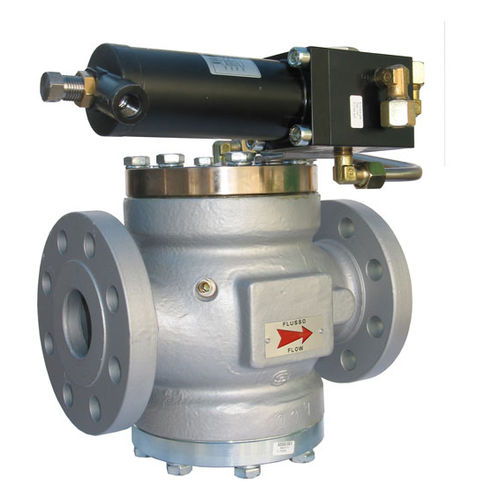

PVS 782
PVSタイプのスラムシャット弁は、主弁の開閉がインライン圧力の変動に非常に敏感なパイロット装置によって制御されるパイロット操作式のリリーフ弁です。
スラムシャットバルブのようなタイプの主な特徴は、次のとおりです。
- 介入の非常に高い精度と迅速性(わずか2%の圧力)。
- セットポイントに非常に近い圧力に完全なシール(スプリングバルブのために何が起こるかに反して、このスラムシャットバルブのプラグ上の力は、セットポイントに近づくときに増加します)。
- 高い流出率。
- 縮小された寸法。
適用分野
- 腐食性のない流体。空気、酸素、窒素、ヘリウム、水素、メタン、プロパン、ブタンなど
- 介入範囲:1.5÷43 bar
- サイズDN= 1" - 1" 1/2" - 2" 1/2" - 2" 1/2" - 3" - 4" - 6" - 8"。
- フランジングANSI 150-ANSI 300-ANSI 600、UNI PN 16、DIN PN 16
機能的な特徴: *.
¢ 最高の入口圧力: 102 の棒
開放開始圧力:10%以下
最低周囲温度。最大-20°C
最高周囲温度。60°Cまで
入口ガス温度。最大-20°C + 60°C
設計上の特徴
DN 呼び寸法25 (1”); 50 (2”); 80 (3”); 100 (4”); 150 (6”); 200 (8”);
フランジ接続。クラス150、300、600はPN16に準拠、ISO 7005に準拠
材料です。 **
本体:スチール ASTM A216 WCB クラス 150 Pn 16/25用
クラス 300 e 600 用 ASTM A352 LCC 鋼
バルブシート。ステンレス鋼
¢プラグ:スチールASTM A350LF2
シーリングリング。バイトン
接続金具。DIN 2353に準拠した亜鉛メッキ炭素鋼。
ご要望に応じてステンレス鋼
---
