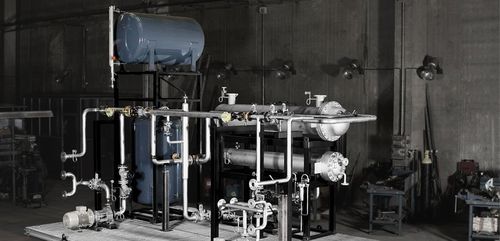

膨張タンク D-2 1 1 0

当社の膨張タンクは、Ad Merkblätter設計コードとASME Section VIII, Division I Uスタンプの両方に基づいて設計・製造されています。 これらのタンクの通常バージョンは、加圧なしで熱油回収タンクに接続します。これらの膨張タンクの容積は、熱伝達流体の種類、回路の温度、システムの総容積の3つの要因によって決まります。タンク容量の適切なサイジングについては、当社のエンジニアリング部門にご相談ください。 当社のタンクには、ヒーター制御盤に接続されたレベルスイッチが装備されており、レベル不足になると一般的な停止アラームを発します。また、どこからでも見やすい横方向のマグネットシートによる目視レベルも備えています。 これらのタンクには、関連機器、バルブ、チューブがすべて装備されているため、すぐに組み立てることができます。 窒素加圧がない場合、一般的には施設の最も高い位置から約2メートル上に設置することをお勧めします。 ピロブロックの膨張タンクには、回収タンクにつながる排出用の安全バルブ、真空ブレーカーバルブ、もう一つのドレンバルブもあります。 膨張タンクの容積は、暖房油回路の総容積、使用温度、使用する暖房油の種類に基づき決定される。 膨張タンクの容積は、ヒーティングオイル回路の総容積、使用温度、および使用される流体の種類に基づいて決まります。 仕様 主な特徴 水平設計 設計圧力： 10 bar 温度: 260 °C 膨張タンクの材質はASTM A 516 Gr.60です。 腐食厚さ3mm 150ポンドの24インチマンホールと、回路加圧と不活性化のための窒素吸入口があります。 スプリットレンジ調整用のすべてのコントロールバルブと圧力トランスミッターを含む。 オプション 窒素による加圧 断熱 ATEXバージョン
