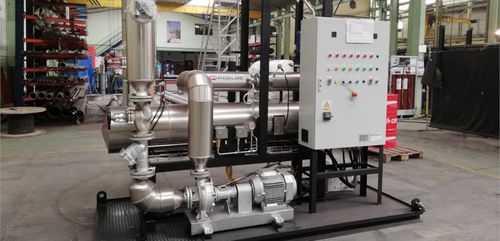

ブランドピロブロック
モデルCE-108
最大加熱出力:108 kW
欧州指令2014/68 / EUに基づき承認され、CEマークが付いています。
Euronorm EN - 13445に準拠した設計および製造
最高使用圧力:7 bar
設計圧力: 8 bar
試験圧力:16 bar
材質炭素鋼製シングルエレメント、ポンプ底部付き
おおよその寸法(mm)~ 3000 L x 1000 W x 2000 h (キャビネットを含む)
電気抵抗
パワー: 108 kw
ステージ5 ウォームアップ段階
タイプオイルのコーキングを避けるため、低密度 (3.5 W / cm2)
ヒーター本体から分離した接続ボックス付き
浸漬長さ: 2500 mm
延長: 150 mm
材質AISI-321 ステンレス鋼フォーク、DN-250 PN25 炭素鋼フランジ P-250-GH DIN2527
ライン電圧: 3Ph 400V 50 Hz
電気工事を含む
安全装置 (ボイラーに取り付け)
1x 差圧スイッチ
1x 最高圧力用圧力スイッチ
2x Ø 63 0-6バール圧力計(グリセリン、膨張ロッド、シャットオフタップ付き
1x 安全弁 PN40。フランジ接続 DN-20。最大圧力7.5 bar
PT-100 タイプ温度プローブ 3 個
3x 温度プローブ用サーモウェル
電気設備
電気キャビネット(連帯してボイラーに取り付ける)
制御3台のマイクロプロセッサーによる制御
ボックスリタールRAL7035
UNE-EN 60439-1 / UNE-EN 60204-1 / EN 50081に準拠した設計と構造
非常停止機能付き
3つのサイリスタ(SSR)で調整される1つのステージを除き、コンタクタによる調整
ライン電圧: 3Ph 400V + N 50 Hz
電気設備全エレメントへの配線(膨張タンクスイッチを除く)
---
