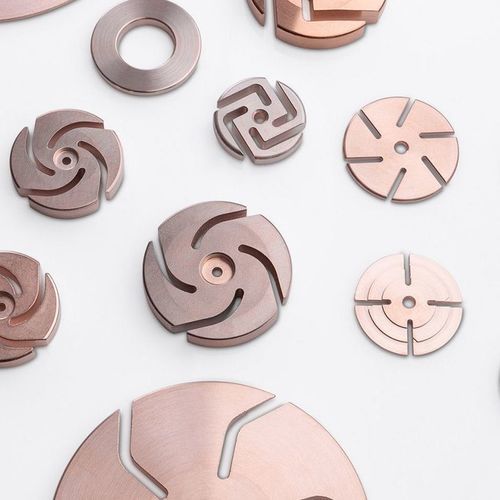

銅合金製電気接点

ブレーカー用

概要
銅‑クロム（CuCr）製の切換接点は、1 kV〜245 kVの範囲で使用される真空遮断器において回路の開閉を行います。銅は高い電気・熱伝導性を提供し、クロムは耐電弧焼損性を高め、耐熱相および酸素ゲッターとして溶着傾向を低減します。

主な利点

• 良好な機械的強度と低ガス含有量
• 優れた耐電弧焼損性
• 低い溶着傾向
• 粉末冶金による近形状の経済的生産
• 短絡電流の効果的な拡散
• 最大開断能力約90 kA（設計に依存）

銅‑クロムの組成と推奨
用途に応じて複数のCuCr組成が用意されています。低周波・高周波での有効な消弧および低い切断電流が求められる場合、クロム約25 wt%（例：CC75）が推奨されます。耐焼損性や低摩耗が優先される場合は25–43 wt%のクロム含有（例：CC75–CC57）が有効です。代表的な品種：CC98、CC90、CC75、CC70、CC57。

比較表（代表値抜粋）
Material | CC‑98 | CC‑90 | CC‑75 | CC‑70 | CC‑57
Power interruption | ο | ο | ++++ | ++++ | ++++
Burn‑off behavior | ο | ο | +++ | ++++ | ++++
Conductivity | ο | ο | ++++ | +++ | ++
Chopping current | ο | ο | ++ | +++ | ++++
Wear properties | ο | ο | ++ | +++ | ++++
Capacitive interruption | ο | ο | +++ | +++ | ++++
Chromium (wt%) | 2 | 10 | 25 | 30 | 43
Copper (wt%) | 98 | 90 | 75 | 70 | 57
O content [ppm] | 150 | 215 | 650 | 675 | 700
H content [ppm] | 5 | 5 | 5 | 5 | 10
N content [ppm] | 15 | 30 | 100 | 105 | 110
Density [g/cm3] | 8.70 | 8.6 | 8.05 | 7.90 | 7.60
Hardness [HV30] | 110 (HB62.5/2.5) | 138 (HB62.5/2.5) | 70 | 75 | 85
Electrical conductivity [m/Ωmm2] | 48 | 42 | 31 | 28 | 21
Welding resistance | ο | ο | +++ | +++ | ++++

製造と品質
CuCr接点は粉末冶金で製造されます。高純度の銅・クロム粉末をプレス・焼結して近形状を得た後、最終形状に加工します。粉末冶金は微細で均一な組織をもたらし、溶融法に比べて耐久性が向上します。製造はISO 9001に準拠し、顧客要求に合わせた設計が可能です。

用途 / 典型的な使用場所
真空遮断器のアーク室および接点表面で使用され、耐電弧性、低溶着性、短絡電流の拡散が要求される箇所に適します。推奨グレード：CC98、CC90、CC75、CC70、CC57。

特性 / 技術仕様

• 代表グレード：CC98、CC90、CC75、CC70、CC57
• クロム含有量：2–43 wt%（グレード依存）
• 銅含有量：クロム量に応じて（例：CC98 = 98 wt% Cu）
• 電気伝導率：約48–21 m/Ω·mm²（グレード依存）
• 密度：約7.60–8.70 g/cm³
• 硬さ（HV30）：約70–138
• 典型的な不純物レベル O/H/N：O 150–700 ppm、H 5–10 ppm、N 15–110 ppm
• 開断能力：最大約90 kA（用途による）
• 製造方法：粉末冶金（プレス＆焼結）、最終加工
• 規格：ISO 9001に基づく製造
