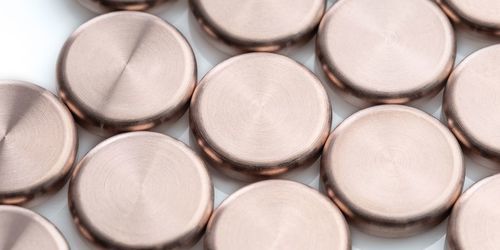

タングステン製電気接点

銅接触器用ブレーカー用

製品概要
真空チャンバーでの使用を目的とした低ガス接触材料。タングステン‑銅（WCu）およびタングステンカーバイド‑銅（WCCu）組成の開閉接点は、真空接触器、閉回路装置、リクローザにおいて7.2〜24 kVの範囲で高い短絡電流を信頼性高く開閉し、100万回以上の開閉サイクルに耐えることができます。

主な利点

• アーク摩耗に対する高い耐性
• 優れた電気伝導性
• 接点溶着への高い耐性
• 非常に低い切断電流

提供材料

• VFG10 — W 90 質量% / Cu 10 質量%（Vacuum Fine Grained、超高純度）
• VFG20 — W 80 / Cu 20（Vacuum Fine Grained、超高純度）
• WCCu30 — WC 70 / Cu 30（真空用途向けの経済的代替材料）

製造
複合材料は粉末冶金法で製造します：基材粉末の混合、成形（加圧）、焼結。これにより高い材料密度（>97%）と求められる電気的・機械的特性の組合せが得られます。

代表的な材料特性（要約）
材料：VFG10、VFG20、WCCu30
WC（質量%）：0、0、70
W（質量%）：90、80、0
Cu（質量%）：10、20、30
密度（g/cm3）：16.5、15.2、12.2
電気伝導率（m/Ω·mm2）：22、25、15
硬度 HV30：220、210、230

技術仕様

• 材料：WCu（VFG10、VFG20）およびWCCu30
• 適用電圧範囲：7.2〜24 kV（真空接触器、閉回路、リクローザ）
• サイクル耐久性：>1,000,000 開閉サイクル（使用条件による）
• VFG品質：Vacuum Fine Grained — 超高純度、高伝導率
• 提供グレード：VFG10（W90/Cu10）、VFG20（W80/Cu20）、WCCu30（WC70/Cu30）
• 代表的な密度・導電率は上記参照
• 製造法：粉末冶金（混合、成形、焼結）により>97%密度を実現
