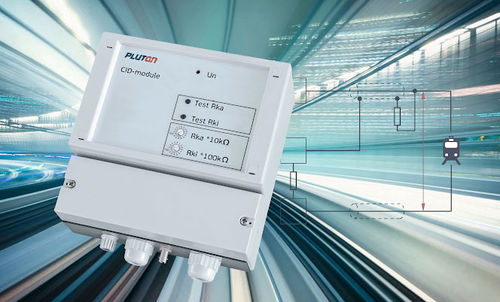

監視用制御装置

測定用電源

ケーブル制御システムは、PLUTONの最新ソリューションに基づいた革新的な電力ケーブル複合制御システムです。 ケーブル制御システムは、DC1000Vまでの電圧のトラクションネットワークにおいて、ケーブル内部および外部の絶縁抵抗値を測定するために提供されます。システム導入の目的は、電力ケーブルの特性が劣化した場合の緊急事態防止策を提供することです。 ケーブル制御システムに適用される PLUTON インテリジェントソリューションは、リアルタイム測定を提供します。 監視原理は、ケーブル画面上の対地電圧の測定と、この電位と標準電圧との比較に基づいています。標準電圧はモジュールに内蔵された抵抗によって設定されます。 内部と外部のケーブル絶縁抵抗は抵抗ブリッジアームです。第二のアームは、あらかじめ定格値が設定された内蔵抵抗で構成されています。 ブリッジアームの電圧値は、モジュールによって抵抗値に変換されます。計算された値が設定値を下回ると、絶縁抵抗減少信号が開始されます。
