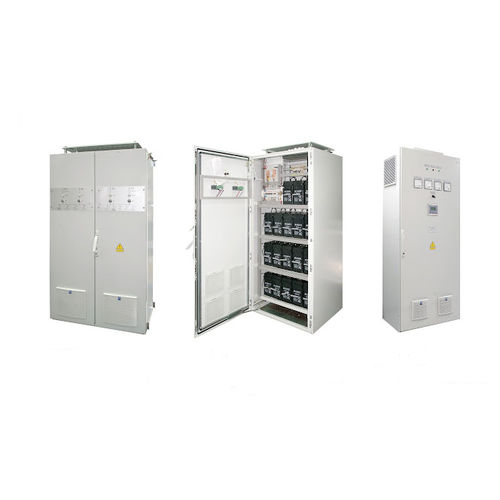

三相無停電電源装置

DCAC

無停電電源装置は、消費者に直流と交流を無停電で供給するシステムである。 無停電電源装置は次のような構成になっている： 充電・整流ユニット 保護およびスイッチングユニット（UPSスイッチボード）付きアキュムレータバッテリー（AB）； 正弦フィルター付き電圧源インバーター（電圧源インバーターキャビネット）； バックアップ（バイパス）供給チャンネル 整合変圧器。 アキュムレーターバッテリーの電圧は、お客様のご要望と直流消費者の利用可能性に応じて選択されます。 DC 開閉装置は 1 つのキャビネットの充満そして整流装置と結合することができます。AC 開閉装置は 1 つのキャビネットの電圧源インバーターと結合することができます。電力は 1 つまたは 2 つの入力から供給することができます。 入力が1つの場合、入力の電圧が利用可能であれば、電力は入力から出力へ二重変換チャネルまたはバイパスチャネルを介して転送されます。入力電圧が切断されると、負荷はアキュムレータ・バッテリと電圧源インバータから供給され続ける。アキュムレータ・バッテリの容量は、原則として2時間分の負荷電力を供給する割合で選択される。 入力が2つの場合、消費者は電圧のある入力から供給される。両入力が無電圧の場合のみ、負荷はアキュムレータバッテリと電圧源インバータから供給される。
