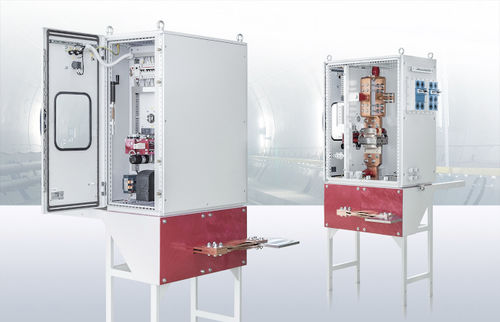

独立型開閉装置 RU-825LR

コンパクトバスバー

RU-825LR開閉器は、トンネルやデポの地下鉄接触レール825Vのデッド部分を閉開するために提供されます。定格電流4000Aで供給ライン825Vの開閉を行います。 2つのコンパートメントで構成されています： 断路器と電源ジャンパーを備えたコンパートメント； 制御および断路器駆動コンパートメント。 制御コンパートメントのドアには、断路器の動作を目視で観察するための概観ドアがある。ドアの上部には、断路器の操作ボタンと照明ス イッチを備えた小型キャビネットが設置されている。キャビネットには、フリー・キー・ハンドル形式のロック付きドアが装備されています。 入出力の電源ケーブルやバスバーの接続本数や位置により、いくつかのキャビネットの変更が可能です。 電源ケーブルとディスコネクタの接続は、ケ ーブルクランプと特殊な船舶用圧力シールを 介して行われます。圧力シールは、地下鉄トンネル内での機器操作の条件下で、高いシールレベルを提供します。電源バスバーとディスコネクタの接続は、底部に設 置された絶縁パネルの穴を通して下から行います。ローカルモードまたはリモートモードでのディスコネクタ駆動制御の可能性があります。 気候設計と設置場所のカテゴリー デポ用（屋外設置）； トンネル用（屋内設置）。
