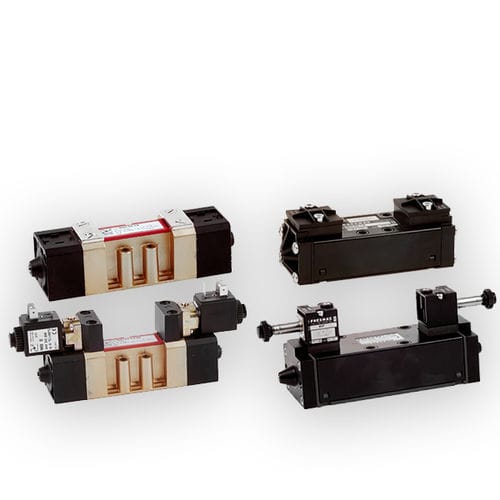

空圧式バルブ 1000 series

電動式空気用アルミニウム

5ウェイ2ポジションまたは3ポジションのディストリビューターおよび電動ディストリビューターは、個別またはギャング式ベースに取り付けて使用することができます。 この規格はISO5599/1であり、この規格によれば、取り付け面、締め付けねじのピッチ、電気パイロットの特性、流量、空気圧接続など、特定の寸法が必須となっています。 設計は、空圧または電空アクチュエーターによるバランススプールの原理に基づいており、機械的または空圧的に作動するスプリングによってリセットされます。 3ポジションのクローズドセンターは、スプリング操作で得られます。 ディストリビューターのアクチュエーターへの供給は、インレット1からの圧力吸入（自動供給）またはインレット12と14からのベースからの供給（外部供給）のいずれかによって行われます。 シリーズ1000は、サイズ1と2があり、アルミダイキャスト製です。本体とオペレーターの間に取り付けられたシールを180°回転させることで、外部給水のパイロット型と内部給水の選択ができます。
