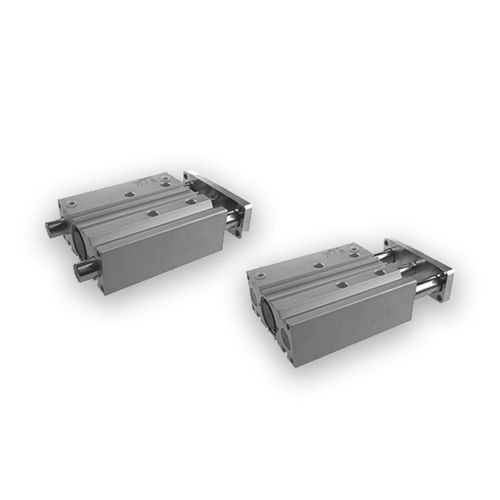

ガイド付きシリンダ 61 series

空圧ピストンロッド付き複動式

このガイド付きコンパクトシリンダーは、小型化を実現し、多くの産業分野で物体の圧縮、搬送、操作に使用され、また、押し出し、持ち上げ、停止などの用途にも使用されます。 直径32mmから63mmまであり、ガイドロッド一体型のコンパクトシリンダーで構成され、設置の柔軟性と省スペースを考慮した真のガイドシリンダーといえます。 ロッドガイドには2種類のスタイルがあります： 自己潤滑性ブロンズブッシュ - 横方向の荷重や力を吸収するのに有効で、特にストッパーとして使用されます。 ベアリングブッシュ - 低摩擦特性で高精度と均一な動きを保証し、ずれた荷重に有効です。 ガイド付きコンパクトシリンダーは、小型化と回転防止機能の組み合わせが必要な用途に最適です。取り付けは、3辺に穴またはT字型スロットを設けています。 フロントプレートには調整可能な取り付け穴があり、安全で正確な組み立てが可能です。空気圧の接続は、側面または上面のいずれかのポートに行うことができます（側面ポートは標準ユニットではプラグ式）。 センサーが必要な場合は、バレルの押し出し部分に特別なスロットがあり、1580シリーズの小型センサーを簡単に取り付けることができます。
