出力試験機 PW366Ai

パフォーマンスネットワーク電動式

概要

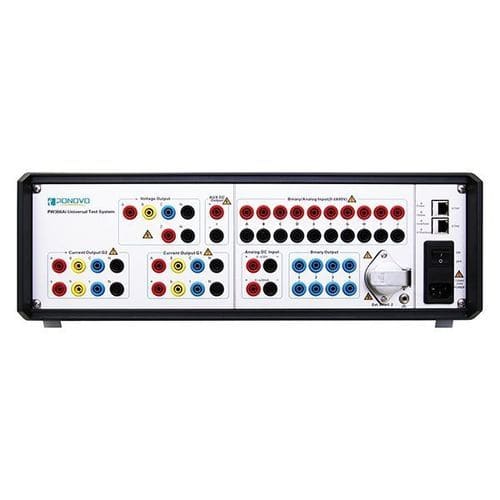

PW366Ai（12×20A、4×300V、光ファイバーポート8）は、従来型試験とIEC61850対応のデジタルリレー試験の両方に対応する次世代の保護リレー試験装置です。高出力・高精度のアナログ出力、豊富なバイナリI/O、光ファイバ/イーサネットインターフェースにより、配線変更なしで距離、過電流、方向、周波数、逆時限、差動などの試験を自動化できます。電力会社、発電所、リレー・盤メーカー、試験機関、大学向けに最適です。

特長

• 12chの電流出力（各20 A）と4chの電圧出力（300 V）により、幅広いリレー試験に対応する安定した高出力信号を高精度で供給します。
• 豊富なI/O：10入力バイナリ、8出力バイナリ、2カウンタ、12低レベル出力を備え、シーケンス試験やリモート試験に対応。
• バイナリ入力閾値は0〜±600 VDCで調整可能、または無接点設定が可能。補助直流電源は0〜300 V。
• 8つの切替式光ファイバ/イーサネットポートを搭載し、IEC61850（SV/SMV、FT3送受信）およびGOOSEのpublish/subscribeを完全サポート。
• アナログ量とデジタル量の同時出力が可能で、GOOSEサブスクライブ中でもバイナリ入力信号を取得できます。
• IRIG-BおよびIEEE1588（PTP）に対応した内蔵GPSで、時間同期が必要な試験に対応します。
• RIO/XRIOファイルのインポートをサポートし、リレー設定値をテンプレートに読み込んで試験テンプレートと連携可能です。
• 自動試験用のフリーテンプレートを複数提供。MU定常/過渡試験、時間同期試験、時刻保持確認に対応。
• モジュラー構造（6モジュール）により、分解・組立が容易で保守性に優れます。

用途

• 従来の電流/電圧出力を用いたリレー試験と、IEC61850ベースの光ファイバ/イーサネット切替ポートを用いたデジタルリレー試験の両方に対応。
• アナログ出力、バイナリI/O、SMV送受信、GOOSE publish/subscribeにより総合的な保護検証が可能。
• フレーム欠落、ジッタ、シーケンスの入れ替わり、遅延偏差、遅延変動、シリアル番号偏差、異常品質などの異常SMV/GOOSEメッセージをシミュレートし、耐性やネットワーク障害試験を実施。
• SVとGOOSEポートを独立して設定でき、デジタル保護検証およびネットワーク解析に柔軟に対応。

信号タイプ表
1 - アナログ出力 + バイナリ入力（従来リレー試験用）
2 - SMV送信 + GOOSEサブスクリプション（完全デジタルリレー試験用）
3 - アナログ出力 + GOOSEサブスクリプション
4 - SMV送信 + バイナリ入力
5 - アナログ出力 + バイナリ入力 + GOOSEサブスクリプション
6 - SMV送信 + バイナリ入力 + GOOSEサブスクリプション
7 - アナログ出力 + SMV受信（MU試験用）
8 - SMV受信 + GOOSEサブスクリプション（ネットワーク解析用）

技術仕様

• 型番：PW366Ai
• 電流出力：12チャネル、各20 A
• 電圧出力：4チャネル、300 V
• 光ファイバーポート：8（切替式光ファイバー/イーサネットポート）
• バイナリI/O：10入力バイナリ、8出力バイナリ
• カウンタ：2
• 低レベル出力：12
• バイナリ入力閾値：0〜±600 VDCで調整可能、または無接点
• 補助直流電源：0〜300 V
• デジタルプロトコル対応：IEC61850（SV/SMV、FT3）、GOOSE publish/subscribe
• 同期：内蔵GPS、IRIG-BおよびIEEE1588（PTP）対応
• ファイルインポート：RIOおよびXRIOサポートによりリレー設定をテンプレートへインポート可能
• 対応試験：距離、過電流、周波数、方向、逆時限、差動などの従来型リレー試験、MU定常/過渡試験、時間同期、時刻保持確認
• 設計：モジュラー（6モジュール）で分解/組立が容易
