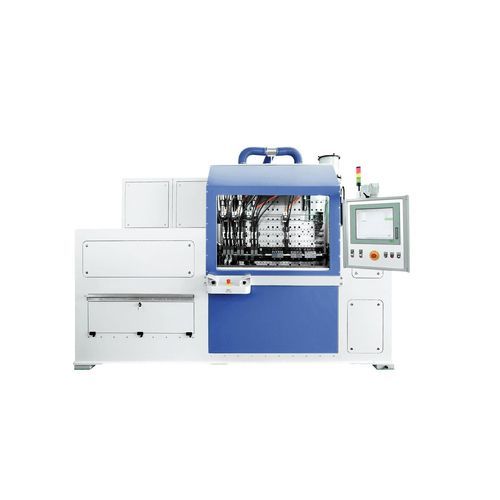

圧力容器用自緊システム

高圧用途

製品概要
Poppe + Potthoff Maschinenbauのオートフレッタージュ機械は、共通レール、ポンプヘッド、ディーゼルインジェクションライン、チューブ、パイプ、その他の圧力容器などの高圧コンポーネントの疲労強度と耐用年数を向上させるように設計されています。これらの機械は、最大16,000バールのオートフレッタージュ圧力を生成および制御することができ、正確な再現性と国際基準への準拠を保証します。オートフレッタージュプロセスは、コンポーネントの内壁をその弾性限界を超えて加圧し、圧力解放後に永久的な圧縮応力層を形成し、亀裂の発生を防ぎ、疲労破壊を遅らせます。これにより、強度、安全性、耐用年数を損なうことなく、壁の厚さを減らすことができます。

オートフレッタージュプロセスの用途

• 共通レールシステムと燃料噴射ライン
• 高圧コネクタ、クロスフィッティング、ポンプヘッド
• 油圧ポンプハウジング、ライナー、ジャケット
• 高圧ノズルおよびその他の圧力容器
• 銃身や砲管などの防衛用途
• COPVタンク（水使用）最大1050バール

オートフレッタージュ機械の種類と特徴

• 多目的オートフレッタージュ機械：研究、開発、小規模生産に最適。パイプ、ライン、バルブ、レール、ポンプヘッド、センサー、その他の圧力容器に適しています。可変ジオメトリハンドリング、プログラム可能なパラメータ、油圧駆動の圧力増幅器を備えています。
• 量産オートフレッタージュ：油圧圧力増幅器、自動テンション、安全機能を備えています。インジェクターノズル、インジェクションライン、ポンプヘッドに適しており、さまざまな自動化レベルをサポートします。
• インジェクションラインオートフレッタージュ：高圧ディーゼルインジェクションライン用に設計されており、最大10本のラインを同時にサポートし、プログラム可能な圧力とリアルタイムモニタリングを提供します。
• 拡張可能なオートフレッタージュ：最大8,000バールのディーゼルインジェクションライン用の独立ユニットで、10,000または12,000バールにアップグレード可能で、最大6室のマルチチャンバーシステムに拡張可能です。
• R&Dオートフレッタージュ機械：プロトタイプと開発に柔軟で、自由にプログラム可能な圧力、エルゴノミックなコントロールパネルを備え、さまざまなコンポーネントタイプへの変換をサポートします。
• オートフレッタージュCOPV：水を試験媒体として使用する複合材で包まれた圧力容器（COPV）用に設計されており、最大1050バールで、自動化された事前充填、圧力保持、完全なデータキャプチャを備えています。

性能データ（機械タイプ別）

• 多目的オートフレッタージュ：最大16,000バールの圧力、丸型/立方体ジオメトリ用の交換可能なデバイス、プログラム可能な圧力増加、電子データ取得。
• 量産：最大12,000バールの圧力、高いコンポーネントの多様性、自動テンション（200–1,300 mm）、さまざまな自動化レベル。
• インジェクションライン：最大9,000バール（12,000バールにアップグレード可能）、最大5種類のインジェクションラインをサポート、10ポジションステーション、カスタム治具設計。
• 拡張可能：8,000/10,000/12,000バール、1–6室、手動配置、自動クランプ/ベント、完全なドキュメント。
• R&D：16,000バール、柔軟な取り付け、プロトタイプとR&Dに最適。
• COPV：媒体として水、最大1050バール、構成可能な寸法、自動化された事前充填、安定した圧力保持、堅牢な安全室、Siemens PLCとHMI、リモートサポート。

対応業界

• 自動車
• 航空宇宙
• 家庭用電化製品
• 医療技術
• 造船
• 石油とガス

特徴 / 技術仕様

• 最大オートフレッタージュ圧力：最大16,000バール（機械に依存）
• 圧力媒体：水（COPV用）、油圧オイル（増幅器用）
• コンポーネントの互換性：共通レール、インジェクションライン、ポンプヘッド、COPV、銃身、圧力容器など。
• 自動化：手動から完全自動化、プログラム可能なパラメータ、リモートサポート
• 治具設計：さまざまなジオメトリとサイズにカスタマイズ可能
• データ取得：電子的、完全なトレーサビリティ（圧力曲線、保持時間、膨張量、温度など）
• 安全性：堅牢な鋼製チャンバー、自動ドア、安全窓、安全指令への準拠
• 拡張性：マルチチャンバーオプション、圧力アップグレード、モジュラーデザイン
