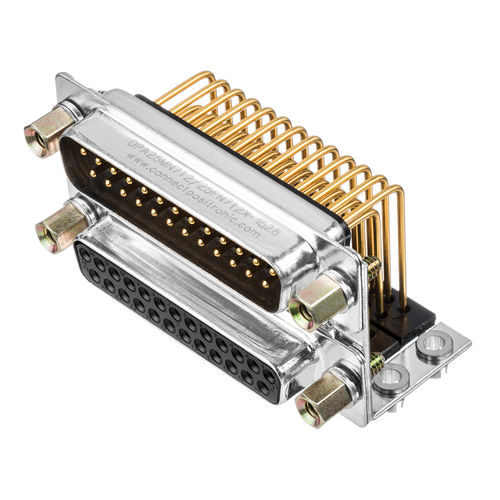

デュアルポートコネクター DPB Series

電源D-Subプリント基板

DPBシリーズは、デュアルポート直角D-subsファミリの一部であり、パネルとボードのスペースを節約するために使用されます。 DPBシリーズは、標準的な密度コネクタです。 デュアルポートシリーズは、垂直に積み重ねられ、単一のコネクタユニットに組み立てられた2つのコネクタを使用することで、パネルとプリント基板のスペースを節約できます。 最終的な組立コストは、2つの組立の動きを1つの動きに凝縮することによって削減されます。 デュアルポートシリーズコネクタは、 保護された、非腐食性の屋内または屋外環境での使用を推奨するプロ品質のコネクタで、通常の換気ができますが、温度や湿度の制御はありません。 コネクタ接点のバリエーションは、9、15、25、29、37、および 50 です。 コネクタの性別は、1つのデュアルポートアセンブリ内に1つのオスコネクタと1つのメスのコネクタを混在させることができます。 2 つのコネクタは、 個別のフードまたは成形フードアセンブリのさまざまな寸法に対応するために、3 つの標準寸法の間隔に間隔を置くことができます。 コネクタには、コネクタ本体にお客様が選択した接触位置に取り付けられた接点が部分的に取り込まれることもあります。これにより、コネクタのコストが削減されます。
