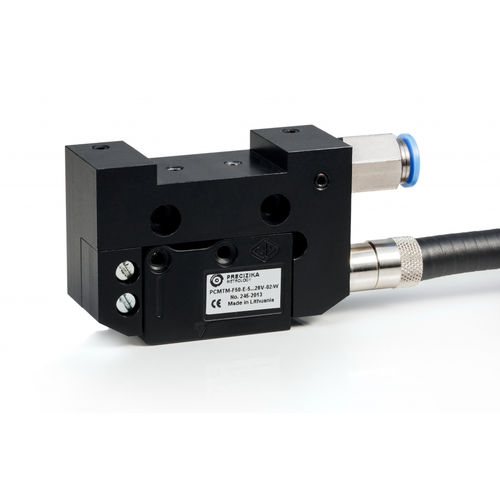

インクリメンタルリニアエンコ—ダ PCMT series

磁気正弦波超堅牢

このエンコーダは、主要な機械部品の線形変位を、変位の値と方向に関する情報を含む電気信号に変換するために使用されます。 エンコーダは、特に重い条件での使用を想定しています。 それは技術的プロセスと機械的作用の製品から保護されています。 エンコーダは、金属ベースの磁気バンドMP、保護バンド付きヘッドとプロファイルレールPSで構成されています。 磁気バンドの長さは最大 50メートル（MP500は20メートルまで）であってもよい。 エンコーダは外部ゼロ信号アクチュエータ（マグネット）を供給することができ、磁性帯域に作られた多くの参照マークの1つを使用することができます。 お客様の要件（MP200Z）に従って作られた基準マーク付きの磁気バンドを使用する場合、ゼロ信号アクチュエータは不要です。 読み取りヘッドには、ヘッドを通る参照マークの通過を示すLEDが付いています。 エンコーダPCMTでは、圧縮空気（P = 600kPa）がヘッドの場合に吹き込まれ、レール表面を小さな断片から掃除します。 出力信号には、2つのバージョンが用意されています。 •-PCMT-F-正方形波信号、補間のための細分化エレクトロニクスを内蔵しています。 •-PCMT-AV-正弦波信号。振幅約 1Vppで、外部サブディバイドエレクトロニクスが必要です。
