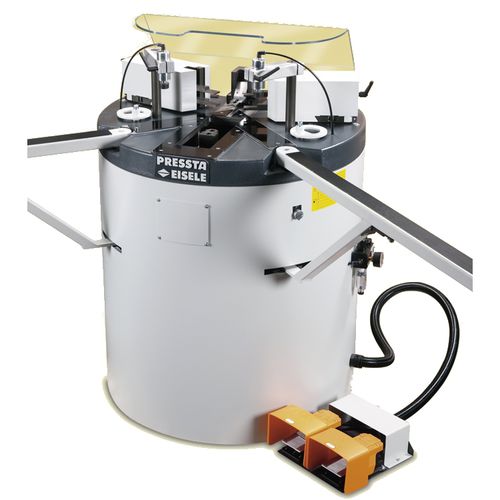

アルミフレーム用角用圧着機 PRESSTA 5000

自動足操作式

- 大型アルミ形材用の新型圧着機 - 2つのユニバーサルで調整可能なパンチユニットにより、圧着ポイントの作業範囲は、プロファイルの頂点から25～60 mmです。 - 圧着ポイントの作業範囲は、プロファイルの頂点から 25 ～ 60 mm です。 - レバーシステムによる空気圧式圧着は、パンチユニットの同期動作を保証します。 - 油圧空気圧式下降カウンターサポートにより、フレームの取り扱いが容易 - 最大プロファイル寸法：高さ190 mm - 最大圧着高さ 150 mm - 最小フレーム内寸175 mm - プロファイルの位置決め用エキセンタディスク2枚 - 空圧式ダウンクランプ2個 - Vストップ、圧着ナイフ、Vブロックの高さ調節可能 - 標準クリンピングナイフ3組 3/5/7 mm - 2 Vブロック 15/30 mm - 標準クリンピングナイフ3組 3/5/7 mm - 各ヘッド8 barで56 KNのパワー - 空圧ダウンクランプ 2個 - 油圧カウンターサポート - 120mmまで調整可能なVブロック - 最大プロファイル寸法：高さ160 mm - 最大圧着高さ 130 mm/ 145 mm - 最小フレーム内寸：110mm（標準カウンターサポート使用時）/ 175mm（自動カウンターサポート使用時 - 175mm（自動カウンターサポート付き - フレーム位置決め用2サイドストップ - 最大40mmまでのプロファイルのオフセットを補正する分割水平パンチヘッド（オプション） - 自動カウンターサポートでプロファイルのオフセットや公差を補正（オプション） 技術データ - 圧力：6～8 bar - 溝寸法： 25～60 mm - 重量：約260 kg - 寸法： 950x680x1260 mm (LxWxH) - サポートアーム: 1000 mm - 作業高さ： 955 mm - 色RAL 7016/7035
