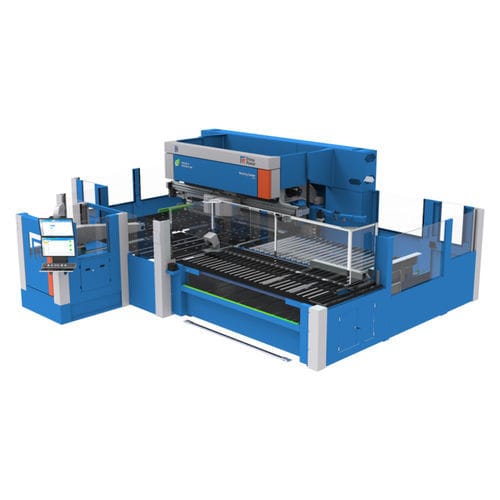

サーボ電動プレスブレーキ BCe series

CNC半自動高性能

概要
Prima PowerのBCe曲げセンターは、単品加工、小ロット、量産向けに設計されています。Express Benderの利点を継承しつつ、LUT搬送テーブルによりマスク時間での段取りが可能な半自動の高生産ワークフローを実現し、機械を常時生産状態に保ちます。

主な特長

• 高精度: 角度補正データベースとサーボ電動技術により優れた曲げ精度を実現します。
• 高生産性: LUTテーブルにより、機械が現在の板材を加工している間に次のワークを装填でき、アイドルタイムを短縮します。
• 柔軟性: 手動装填とLUT処理の組合せにより、単品、キット、あらゆるロットサイズに対応します。
• 簡易性: 曲げサイクルの統合3Dシミュレーションを備えた3Dプログラミングで、セットアップと検証が容易です。

仕様 / 技術データ

• 型式: BCe2220、BCe2226、BCe2720、BCe2726
• 最大曲げ長さ: BCe2220 / BCe2226 = 2,250 mm；BCe2720 / BCe2726 = 2,750 mm
• 最大板材長さ: 2,850 mm（全モデル）
• 最大板材幅: 1,500 mm（全モデル）
• パネル最大対角線: 3,000 mm（全モデル）
• 最大曲げ高さ: 204 mm（末尾が20のモデル）；264 mm（末尾が26のモデル）
• 最大再入曲げ: 55 mm（全モデル）
• 曲げ力: BCe22シリーズ = 32 t（320 kN）；BCe27シリーズ = 41 t（410 kN）
• クランプ力: BCe22シリーズ = 52 t（510 kN）；BCe27シリーズ = 90 t（890 kN）
• 最大板厚、鋼材 UTS 410 N/mm²: BCe22 = 3.0 mm；BCe27 = 3.2 mm
• 最大板厚、ステンレス鋼 UTS 680 N/mm²: BCe22 = 2.0 mm；BCe27 = 2.2 mm
• 最大板厚、アルミニウム UTS 265 N/mm²: 4.0 mm（全モデル）
• 最小板厚: 0.5 mm（全モデル）
• 平均消費電力: 6.5 kWh（全モデル）
• 備考: 表記の値は標準機のデータです。Prima Powerは予告なく仕様を変更する権利を有します。
