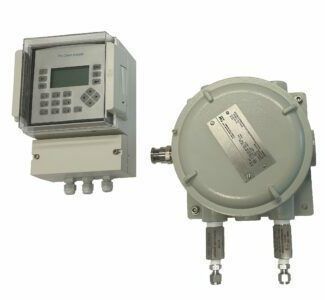

二酸化炭素ガス変換器 HCT 1000

水素H2窒素

製品概要
HCT 1000 は、熱伝導率式トランスミッタ（HydroTrans）で、爆発防護（フレームプルーフ）筐体に収められ、産業プロセス制御におけるガス濃度の連続測定を目的としています。IP65 の防護を備えた耐候性ハウジングに収納され、過酷で危険な屋外環境での使用に適しています。固体状態の熱伝導率（TCD）センサを採用し、H2、He、N2、Ar、CO2 などのガスに対して二成分または多成分混合物で構成可能です。

センサの動作原理
測定は、加熱された検知抵抗と周囲温度参照抵抗の間での熱伝達を比較することで行われます。測定はガスの熱伝導率係数に基づき、濃度に比例した物理的信号を生成します。

センサの説明
センサ構造は、薄い電気・熱絶縁膜上に設けられた集積ヒータを含みます。薄膜抵抗が膜の加熱と温度測定を行います。膜の横にあるシリコン上には周囲温度補償用の抵抗が統合されています。空気より軽いガス（例：CH4）は膜表面温度を低下させ、空気より重いガス（例：CO2）は測定抵抗の温度を上昇させます。

特長

• 長期安定性を有する固体状態のTCセンサ
• 参照ガス不要の物理的測定法
• フィールド設置に適した低消費電力

パラメータ / 製品概要（主要値）

• 型式：HCT 1000
• 測定原理：熱伝導率検出器（固体状態TCセンサ）
• 測定対象 / パラメータ：水素 %（H2、He、N2、Ar、CO2、その他に対応可能）
• レンジ：0～10 %
• 精度：±3 % FSD
• 分解能：0.1 %
• 応答時間（T90）：3 s
• 流量要件：約1 l/min
• 動作圧力：0.1～20 bar
• ガス温度範囲：0～50 °C
• 出力：4–20 mA、アラーム、RS232
• 電源電圧：10–35 V
• 表示：グラフィカルディスプレイ
• 筐体 / 保護：防爆筐体、IP65
• 接続：6 mm
• 寸法（W x H x D）：120 x 160 x 65 mm
• 重量：2 kg

標準機能

• 独自の長寿命固体TCセンサ設計
• 参照ガス不要
• 優れたゼロ・スパン安定性を実現する温度制御TCD
• 危険箇所での使用を可能にする防爆筐体設計
• 屋外設置に適した堅牢な耐候性ハウジング
• プロセス統合向けの線形化された4–20 mA出力
• 狭小スペース向けのコンパクト設計
• 簡単な設置と立ち上げ

適用分野

• 発電所：タービン発電機のパージガスにおけるH2純度分析
• 石油化学プラント：リサイクルガス流や尾ガス処理でのH2純度分析
• 空気分離装置：バルクガス純度監視およびシリンダー検証
• 熱処理：焼鈍炉の保護ガス監視
• 電解：O2中のH2分析
• 燃料電池開発：供給ガスのメタン純度評価およびリフォーマ効率試験

技術仕様

• 型式：HCT 1000
• 測定原理：熱伝導率検出器（固体状態TCセンサ）
• パラメータ：水素 %（設定可能）
• レンジ：0～10 %
• 精度：±3 % FSD
• 分解能：0.1 %
• 応答時間（T90）：3 s
• 流量：約1 l/min
• 圧力：0.1～20 bar
• ガス温度：0～50 °C
• 出力：4–20 mA、アラーム、RS232
• 電源：10–35 V
• 表示：グラフィカルディスプレイ
• 保護等級：IP65、防爆筐体
• 接続：6 mm
• 寸法：120 x 160 x 65 mm
• 重量：2 kg
