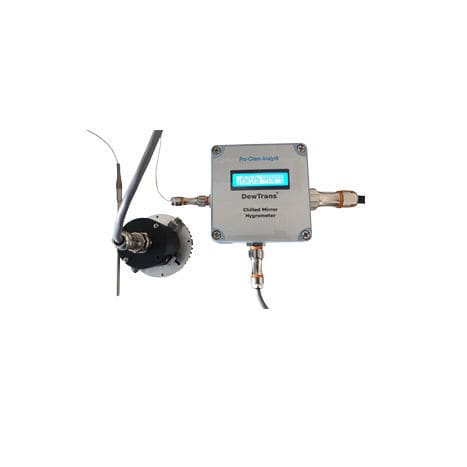

ガス分析器 DewTrans CR

監視用プロセス化学工業用

概要
DewTrans CR は、湿度、露点、周囲圧力および温度を高精度で測定する露点鏡式水分分析器です。ステンレス製の測定室と化学薬品に対する保護された光学系を備え、厳しい産業環境での使用に適しています。表示やアナログ出力はユーザーが設定可能で、柔軟な監視・統合が可能です。

ユーザー向けカスタマイズ
本機はリモートバージョンでの提供が可能で、顧客要件に合わせて構成できます。オプション：

• 気圧センサ
• 独立温度センサ
• 高精度オプション ±0.1 °C

センサ
DewTrans CR は摩耗のない低メンテナンスの露点鏡を採用しています。メンテナンスは鏡の清掃程度で済み、センサ寿命が長く安定した再現性のある測定（N.I.S.T. にトレーサブル）を実現します。

設置
本体はコンパクトユニットとして、または遠隔電子部品を備えたリモートバージョンとして供給可能で、設置の柔軟性とメンテナンス時のアクセス性を確保します。

パラメータ概要（製品表）
パラメータ：湿度 %、温度 °C、露点 °C
方式：露点鏡 2段階
レンジ：-40°C – +60°C TP；-20°C – +40°C；0% – 95% rH
精度：±0.2°C
応答時間 T90：1°C / s
出力：2x 4 – 20 mA、RS232、アラーム
電源：24 V

標準機能

• 薬品耐性光学系
• コスト効率の高い設計
• 露点決定のための直接測定法
• DP、RH、温度の表示
• 単位切替：°C、vppm、K
• RS232 インターフェース
• 長寿命センサ
• 精度オプション：0.2°K または 0.1°K

適用分野

• 半導体産業
• ガス製造／処理
• 金属産業
• 化学工業
• 製薬産業
• 熱処理
• グローブボックス／管理雰囲気装置

技術仕様

• パラメータ：湿度 %、温度 °C、露点 °C
• 方式：露点鏡 2段階
• レンジ：-40°C – +60°C TP；-20°C – +40°C；0% – 95% rH
• 精度：±0.2°C（オプション ±0.1°C）
• 分解能：0.05 °C
• 応答時間 T90：1°C / s
• 流量：1 – 5 l/min
• 圧力：最大 10 bar
• 校正方法：露点鏡
• 最大ガス温度：100 °C
• 出力：2x 4 – 20 mA、RS232、アラーム
• 電源：24 V
• 表示：LCD 2行 TP/T
• 保護等級：IP65
• 接続：6 mm
• 寸法：60 x 150 mm
• 重量：2.2 kg
