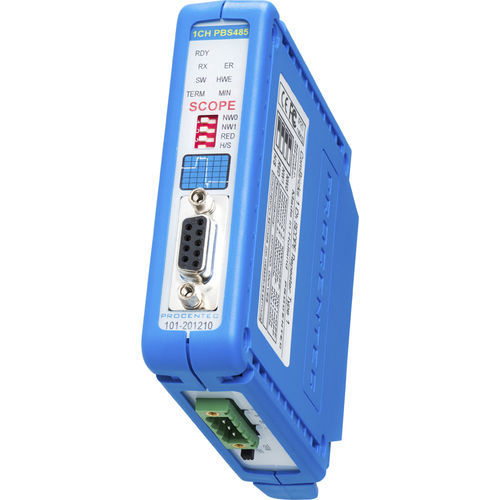

RS-485反復ディスプレイ 101-201210

PROFIBUS光ファイバートランスミッション

1 チャネル RS 485 PROFIBUS 診断リピータモジュール、12 Mbps 品質オシロスコープ内蔵、診断 LED と冗長機能付き。バス接続はスクリューターミナルとDB9コネクタで行います。 リピータチャネルと内蔵オシロスコープは、1B/1C ヘッドステーションの ProfiTrace OE コアに直接接続されます。オシロスコープの画像とバスモニタのデータは、ウェブサーバで直接見ることができます。 リピータモジュールの 12 Mbps コアは無制限にカスケード接続が可能で、RS 485 の強度も向上しています。データ・トラフィックは、デジタル・フィルターで除去されたグリッチがないか常にモニターされています。オンボードで切り替え可能な終端を持ち、31台のデバイスを駆動できます。 1バスチャンネル 31デバイス/バスロード/チャンネル ケーブル長1200m（ボーレートによる） カスケード接続に制限なし 各チャンネルの終端スイッチ 取り外し可能なスクリューターミナルとDB9コネクター×1 プロトコル すべてのPROFIBUSプロトコルに透過的 9.6 kbps ... 12 Mbps (自動検出) 2ビットの遅延時間（冗長モードでは12ビット） アドレス不要 バス冗長性（選択可能） 伝送速度検出自動検出（<10秒検出、50秒タイムアウト） 遅延時間（ノーマル・モード） 2.0TBit（9.6kbps～3Mbps時）、2.75TBit（6Mbps時）、3.75TBit（12Mbps時 遅延時間（冗長モード）： 12.9.6 kbpsで0 TBit ... 3 Mbps、6 Mbpsで12.75 TBit、12 Mbpsで13.75 TBit 遅延時間ジッター：最大Tbit ワイヤー径（ネジ端子用）：< 1.5 mm2 ワイヤータイプ: 撚り線またはソリッドコア 光ファイバーケーブルの遅延計算
