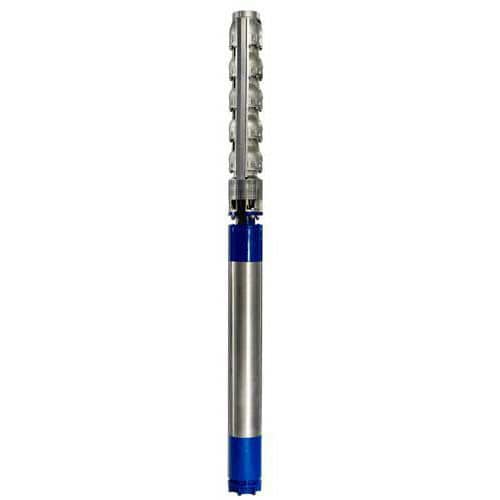

遠心ポンプ Z8

水非同期式エンジン水中

概要
Z8、Z10、Z12シリーズの多段式深井戸ポンプは、清水または微量の砂を含む液体（最大砂含有量100 g/m³）の揚水用に設計されています。井戸径8"、10"、12"に対応し、公称流量は55、75、95、125、150、220、275、340、420 m³/hをラインアップ。標準材質はAISI 316ステンレス鋼です。ZR（Duplex）仕様は高温運転（最大60°C）向けに用意されています。

特長

• 内蔵逆止弁
• 交換可能な摩耗リング搭載ロータ
• NEMA規格準拠の交換可能なクラッチ
• 水平設置での運転が可能
• 非同期モータ L6C、L8W、L10W を採用
• 高温対応のDuplex製 ZR バージョンあり

用途

• 深井戸からの取水
• 圧力増圧
• 散水・灌漑システム
• 防火設備
• 地下水採取・鉱山排水
• 工業設備の給水
• 逆浸透・水処理プラント
• ろ過システム

仕様
– 最大流量：520 m³/h
– 最大揚程：550 m
– 電源：三相、50 Hz
– 出力：4 kW ～ 350 kW
– 揚送液温度：最大 60°C（Duplex仕様は高温対応）
– 最大潜水深：350 m

技術仕様

• シリーズ：Z8、Z10、Z12（Duplex材のZR8、ZR10、ZR12）
• 適合井戸径：8"、10"、12"
• 公称流量：55、75、95、125、150、220、275、340、420 m³/h
• 最大流量：520 m³/h
• 最大揚程：550 m
• モータ：非同期 L6C、L8W、L10W
• 出力範囲：4 kW ～ 350 kW
• 揚送液温度：最大 60°C（高温用途はDuplex）
• 最大潜水深：350 m
• 構造材質：AISI 316 ステンレス鋼（ZR は Duplex）
• 最大砂含有量：100 g/m³
