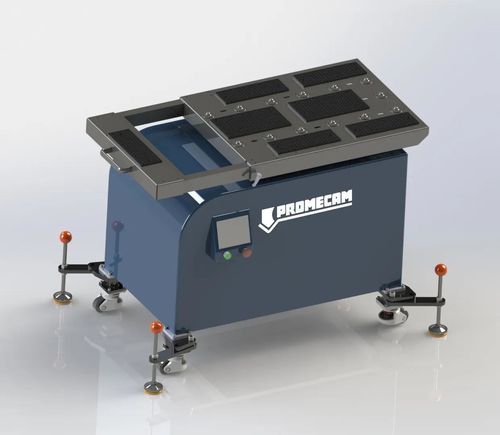

移動式支持台 Atlas series
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- 移動式
詳細
概要
Promecam Atlas のシートメタルフォロワーは、曲げ工程中にワークの回転を支持する移動式作業台です。大判や薄板の取り扱いを容易にします。
機能と利点
適切に支持されていないと、大判や薄板は曲げ時に変形する可能性があります。フォロワーはシートを連続的に支持して反り（カウンターベンド）を防止し、作業者の肉体的負担を軽減します。これにより疲労や怪我のリスクが低減され、必要人員も削減でき、工場の生産性が向上します。
互換性
Promecam Atlas の移動式フォロワーは、トン数や長さに関係なくあらゆるプレスブレーキに対応します。同一工場内で簡単な操作により複数の機械間で移動して使用できます。
カスタマイズとオプション
作業台の高さは最大1200 mmまでカスタマイズ可能です。モーター式のR軸（垂直）は180 mmの調整量で任意のダイに合わせられます。オプション品：
回転テーブルと支持面
回転テーブルにより大判シートの回転が容易になります。最大荷重は300 kgで重いワークを支えます。支持面はキズ防止ブラシで覆われており、溶融塗装品や鏡面仕上げなどの繊細な材料を保護します。高さはダイ高さに合わせて調整可能です。
認証
装置は CE 認証を取得しています。Promecam のフォロワーは低電圧および電磁両立性に関する機械指令の試験に合格しています。必要に応じて、作業者とフォロワーのシステム全体の適合性を証明するためのセット認証を提供できます。
技術データ
Model | Atlas 100 | Atlas 200 | Atlas 300
Table width | 650 mm | 650 mm | 650 mm
Extended table width (optional) | 1700 mm | 1700 mm | 1700 mm
Open/closed table length | 1600 mm/1200 mm | 1600 mm/1200 mm | 1600 mm/1200 mm
Extended table length (optional) | 2200 mm | 2200 mm | 2200 mm
Maximum load at 1 m | 100 kg | 200 kg | 300 kg
Maximum rotation speed | 85 °/s | 40 °/s | 30 °/s
Positioning accuracy | ± 0,25 ° | ± 0,25 ° | ± 0,25 °
Maximum angle of rotation | 75 ° | 75 ° | 60 °
Minimum V-die width | 8 mm | 16 mm | 24 mm
Minimum table height (standard) | 940 mm | 950 mm | 1000 mm
R axis stroke | 180 mm | 180 mm | 180 mm
Overall dimensions | 1250×800×950 mm | 1250×800×950 mm | 1250×800×950 mm
Weight (approx.) | 400 kg | 500 kg | 600 kg
Power | 3,3 kW | 3,3 kW | 3,3 kW
Supply voltage | 230 Vac | 400 Vac | 400 Vac
特徴 / 技術仕様
Promecam Atlas のシートメタルフォロワーは、曲げ工程中にワークの回転を支持する移動式作業台です。大判や薄板の取り扱いを容易にします。
機能と利点
適切に支持されていないと、大判や薄板は曲げ時に変形する可能性があります。フォロワーはシートを連続的に支持して反り（カウンターベンド）を防止し、作業者の肉体的負担を軽減します。これにより疲労や怪我のリスクが低減され、必要人員も削減でき、工場の生産性が向上します。
互換性
Promecam Atlas の移動式フォロワーは、トン数や長さに関係なくあらゆるプレスブレーキに対応します。同一工場内で簡単な操作により複数の機械間で移動して使用できます。
カスタマイズとオプション
作業台の高さは最大1200 mmまでカスタマイズ可能です。モーター式のR軸（垂直）は180 mmの調整量で任意のダイに合わせられます。オプション品：
- 吸着カップ
- 空気式回転テーブル
- 幅・長さ拡張用エクステンション
回転テーブルと支持面
回転テーブルにより大判シートの回転が容易になります。最大荷重は300 kgで重いワークを支えます。支持面はキズ防止ブラシで覆われており、溶融塗装品や鏡面仕上げなどの繊細な材料を保護します。高さはダイ高さに合わせて調整可能です。
認証
装置は CE 認証を取得しています。Promecam のフォロワーは低電圧および電磁両立性に関する機械指令の試験に合格しています。必要に応じて、作業者とフォロワーのシステム全体の適合性を証明するためのセット認証を提供できます。
技術データ
Model | Atlas 100 | Atlas 200 | Atlas 300
Table width | 650 mm | 650 mm | 650 mm
Extended table width (optional) | 1700 mm | 1700 mm | 1700 mm
Open/closed table length | 1600 mm/1200 mm | 1600 mm/1200 mm | 1600 mm/1200 mm
Extended table length (optional) | 2200 mm | 2200 mm | 2200 mm
Maximum load at 1 m | 100 kg | 200 kg | 300 kg
Maximum rotation speed | 85 °/s | 40 °/s | 30 °/s
Positioning accuracy | ± 0,25 ° | ± 0,25 ° | ± 0,25 °
Maximum angle of rotation | 75 ° | 75 ° | 60 °
Minimum V-die width | 8 mm | 16 mm | 24 mm
Minimum table height (standard) | 940 mm | 950 mm | 1000 mm
R axis stroke | 180 mm | 180 mm | 180 mm
Overall dimensions | 1250×800×950 mm | 1250×800×950 mm | 1250×800×950 mm
Weight (approx.) | 400 kg | 500 kg | 600 kg
Power | 3,3 kW | 3,3 kW | 3,3 kW
Supply voltage | 230 Vac | 400 Vac | 400 Vac
特徴 / 技術仕様
- シリーズ: Atlas series (Atlas 100, Atlas 200, Atlas 300)
- テーブル幅: 650 mm（全機種）
- 拡張テーブル幅（オプション）: 1700 mm
- テーブル長さ（開/閉）: 1600 mm / 1200 mm
- 拡張テーブル長さ（オプション）: 2200 mm
- 1 mでの最大荷重: 100 kg（Atlas 100）、200 kg（Atlas 200）、300 kg（Atlas 300）
- 最大回転速度: 85 °/s（Atlas 100）、40 °/s（Atlas 200）、30 °/s（Atlas 300）
- 位置決め精度: ± 0,25 °
- 最大回転角: 75 °（Atlas 100 & 200）、60 °（Atlas 300）
- 最小Vダイ幅: 機種により 8 / 16 / 24 mm
- 最小テーブル高さ: 機種により 940–1000 mm
- R軸ストローク: 180 mm
- 標準外形寸法: 1250×800×950 mm
- 重量: 機種により 400 kg / 500 kg / 600 kg
- 主電動機: 3,3 kW
- 供給電圧: 機種により 230 Vac または 400 Vac
