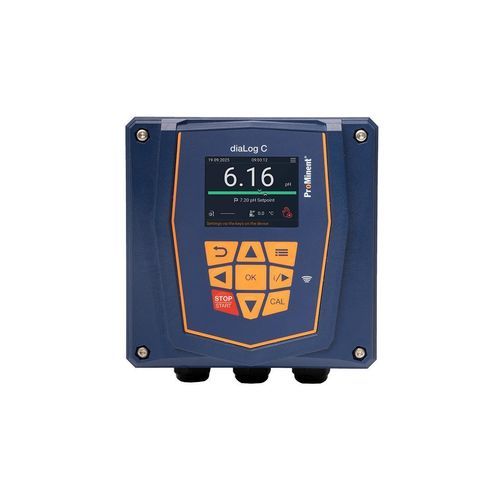

トランスミッタPID 制御器 DULCOMETER diaLog C

汎用シリアルModbus

概要
DULCOMETER diaLog C は、工業用およびプロセス用水の測定・制御向けに設計された単チャネル双方向 PID コントローラ／トランスミッタです。測定値を設定値へ双方向に制御でき、トランスミッタとしても単チャネルの両側制御器としても使用可能です。温度補償、撹乱変数用のデジタル入力、システム統合のための通信オプションを備えています。

主な利点

• 測定値を上げ下げして設定値へ到達させる双方向制御
• 2つのパルス周波数出力により同時に2台の定量ポンプを制御し、定量供給の柔軟性を向上
• デジタル入力を介した加法・乗法の撹乱処理により、変動条件下でも安定したプロセスを維持
• アラーム、閾値スイッチ、モータ駆動ポンプやソレノイド弁の直接制御に使用できる多目的出力リレー
• キーパッド、多色表示、マルチリンガルメニューによる直感的な操作
• Modbus RTU 等による設定、データ転送、リモート保守に対応

適用分野

• DULCOEYE LT 等の低濁度センサと組み合わせた濁度パラメータの測定
• 工業用・プロセス用水処理装置における水質パラメータの測定と制御
• 飲料水の個別パラメータ監視
• 衛生関連パラメータの測定と制御
• ProMinent の一般的な測定項目に対する汎用的な単独測定・制御

技術的特徴

• 動作モード：トランスミッタまたは単チャネル双方向 PID コントローラ
• 2つのパルス周波数出力によるデュアルポンプ制御
• 1 系列のアナログ出力 0/4–20 mA
• 2 個のデジタル入力；オプションの測定モジュール入力：mV/温度、シリアル、mA
• 1 個の設定可能な出力リレー（アラーム／リミット／制御）
• 壁面・ポール（IP66/IP67）または制御盤（IP54、1/4 DIN）への取付け対応

技術データ
入出力：
センサ入力最大 2 W；2 × 接点入力 12 V / 50 A、ガルバニックアイソレーションあり
出力：電源リレー 24 V DC … 230 V AC（ガルバニックアイソレーションあり）；電流出力 4 … 20 mA（ガルバニックアイソレーションあり）；2 × Optomos 出力 最大 60 V、2 A、0.25 W（ガルバニックアイソレーションあり）；センサバイパス用デジタル出力 BAMa 5 V / 25 mA（ガルバニックアイソレーションなし）；1 × kV ESD (HBM)。

環境および電気仕様：
保管温度：-20 … 70 °C
使用温度：-10 … 60 °C
相対湿度：最大 90 %
保護等級：壁面/ポール IP66 / IP67；制御盤 IP54、1/4 DIN
過電圧カテゴリ：II
最大音圧レベル：27 dB(A)
電源：100 – 240 V、50/60 Hz
消費電力：14 W
通信インターフェース：Modbus RTU
