膨張式閉鎖機

耐水性テストゴムダブル

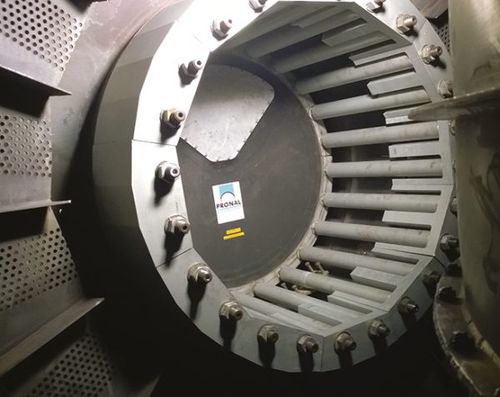

プロナルは、過熱水蒸気式ドライヤーユニット（GSS）の油圧試験を実施するための膨張式ストッパーシステムを設計しました。このシステムは2つのソリューションを組み合わせたものです。 -VISMバルブ（OHP）側の出口を塞ぐ膨張式ストッパー。 -VISMバルブ（OHP）側の出口を塞ぐ膨らませるストッパーと，もう一方のGSSグリル側の出口に金属製の支持体に取り付けられた膨らませるリング状のシリンダーです。このソリューションは完全に解体することができます。 この取り外し可能なシステムは、直径400mmのマンホールを介して設置されます。試験圧力は約25.5バールに達します。試験は認証会社によって現場で検証されます。 このGSS水圧試験は、GSSグリルの強度と気密性を証明するものです。このプロナル社の膨張式ストッパーシステムは、溶接キャップの取り付けを含む配管の切断や溶接を避けることで、停止時間を短縮します。 メリット 使用方法 -耐荷重と気密性の分離が可能 -完全に取り外し可能なシステム -GSSタッピングの構成に応じて調整可能 安全性 -インフレータブルシールとストッパーの気密性 -高い品質と耐性 操作性 -簡単かつ迅速に設置可能 -切断・溶接作業がないため、TIRの発生がない -5人の作業員組み立てに3日、解体に2日を要する。 -当社テストベンチによる機器の再調整 詳細情報 -素材 oシリンダーリングにNPVC oSBR（スチレン・ブタジエン・ラバー）（OHP2用 -手法：真空オートクレーブでの熱加硫 -寸法 oDia.1150mm（シリンダー部 oDia.920mm（ストッパー用 -形状：円筒形 -膨張方法：水による -最大膨張圧 o38 bar（インフレータブルシール用 o35バール（ストッパー用
