圧縮ロードセル HCC series

キャニスター型歪みゲージ静電容量式

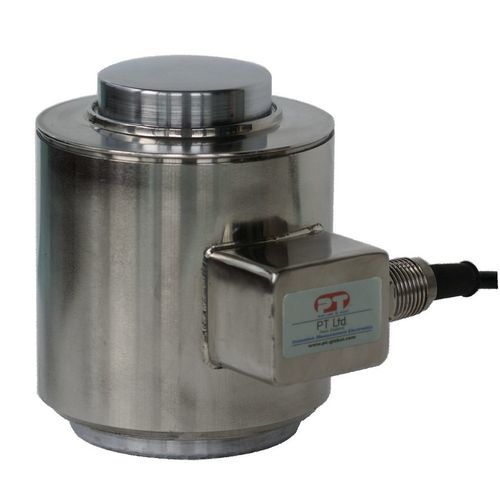

HCCは、保護レベルIP68の完全溶接ステンレス製キャニスター型ロードセルです。堅牢な構造で、複合誤差0.03%以下を実現する高精度測定エレメントを内蔵しています。 最大容量450tのこのロードセルは、市販のロードセルとしては世界最高クラスの容量です。土木工学におけるコンクリート強度試験や橋梁重量測定に最適です。また、材料試験や破壊試験などにもよく使用されます。大容量に加えて、HCCは120％の安全荷重と300％の極限荷重能力を備えています。 HCCには2mV/Vの出力信号と9mのケーブルが付属しています。90t、180t、225t、450tの4種類の標準容量があり、動作温度範囲は35℃～65℃です。HCCは、-10℃～50℃の補償温度範囲により、本格的な測定の専門家にとって最初の選択肢となります。 仕様 - 容量時の信号出力：2±0.01 mV/V - 直線性誤差：< 0.03% FSO - 非リピータビリティ：<0.010％FSO - 複合エラー：< 0.030% FSO - ヒステリシス： < 0.030% FSO - クリープ/(30分) ：< 0.020% FSO - ゼロバランス : < 1% 容量 - スパンの温度影響/10ºC : < 0.02% FSO - ゼロ点の温度影響/10ºC : < 0.02% FSO - 動作温度範囲： -35 ~ 65 - 補償温度範囲 : -10 ~ 50 C - 保存温度範囲： -50 ~ 85 - 励起+ve : RED - 信号 +ve : GREEN ： - サービス負荷：100%容量 - 安全負荷 : 120% 容量 - 安全側荷重：アキシャル荷重の10 - 極限負荷 : 300% 容量 - 入力抵抗：450Ω±5Ω - 出力抵抗：480Ω±3Ω
