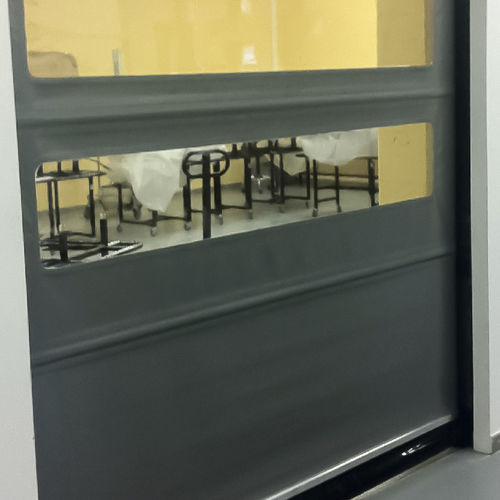

工業用ローラーシャッター

ロ－ルアップ式絶縁電動式

概要
MAnusa のATEX区域用高速ロールアップドアは、可燃性ガス、蒸気、可燃性粉じんが存在する環境で、タイプII 2Gまでの爆発性雰囲気を区画可能にします。ATEX認証モーターにより電気的な着火源を排除し、帯電防止の安全生地を採用して危険区域を隔離する設計です。ATEX環境向けの安全装置を備え、開口寸法やプロジェクト要件に合わせて構成可能です。

用途

• タイプII 2Gまでの潜在的に爆発性の大気ATEXゾーンの区画と封じ込め。
• 可燃性ガス、蒸気、可燃性粉じんを取り扱う産業環境。
• 構成により屋内・屋外どちらの設置にも対応。

主要機能と安全システム

• ATEX認証モーターにより爆発雰囲気での電気火花リスクを排除。
• 帯電防止の安全生地により静電気の蓄積を低減。
• 側面ガイドに組み込まれた安全用フォトセルによる障害物検知。
• 下端部のセンサー帯障害物を検知するとドアが上がり、通路が確保されるまで下降しません。
• タイプII 2Gまでの爆発性雰囲気の区画を目的に設計。

オプション装備

• モーターカバー。
• 生地へのシルクスクリーン印刷カスタム印刷可。
• 代替の起動/開放システムレーダー、検知センサー、天井用ハンドル、磁気接点。
• カスタム色またはシルクスクリーン加工の生地オプション。

カラー

• RAL 1018
• RAL 7038
• RAL 5010
• RAL 3002
• RAL 2004

のぞき窓

• 形状角型、長方形。
• 位置水平および垂直。
• オプション複数ののぞき窓を設置可能。

よくある質問抜粋

• ATEX区域とは何ですか ATEX区域とは、ガスや粉じんが大気中に存在し爆発性雰囲気を形成する可能性がある環境のことです。特定の材料や工程で爆発性雰囲気が発生するため、これらの区域のドアには帯電防止生地、ATEX認証モーター、電気的着火源を排除する制御機器が必要です。
• ATEX用ドアの安全機構は何ですか 側面ガイド内のフォトセルや、下端部のセンサー帯などがあり、障害物を検知するとドアを上げ、通路が確保されるまで下降を防ぎます。
• 爆発性雰囲気とは何ですか 可燃性のガス、蒸気、霧または粉じんが空気と混合し、点火後に未燃混合物内で燃焼が広がる状態を指します。本製品はタイプII 2Gまでの爆発性雰囲気を区画する目的で設計されています。

技術仕様

• 最大寸法4500 x 4500 mm。
• 使用環境屋内および屋外。
• 耐風性能クラス2。
• 構造RAL色の塗装鋼色は要決定。
• 開閉速度固定 0.7 m/s開 / 0.7 m/s閉。
• 電気的着火を防ぐATEX認証モーターおよび制御部品。
• 帯電防止安全生地。
• 統合型安全フォトセルおよび下端部センサー帯。
• タイプII 2Gまでの爆発性雰囲気の区画能力。
• オプションモーターカバー、生地のシルクスクリーンまたはカスタムカラー、代替起動システムレーダー、センサー、天井ハンドル、磁気接点。
